Trong bài viết này, Bacon sẽ giúp bạn hiểu rõ khái niệm, cấu tạo, phân loại các dòng vòng bi phổ biến cũng như hướng dẫn cách lựa chọn vòng bi phù hợp theo từng điều kiện làm việc thực tế. Đây sẽ là tài liệu hữu ích dành cho kỹ sư, chủ doanh nghiệp và cả những ai đang tìm kiếm giải pháp tối ưu cho hệ thống máy móc của mình.
1. Khái niệm về vòng bi, bạc đạn

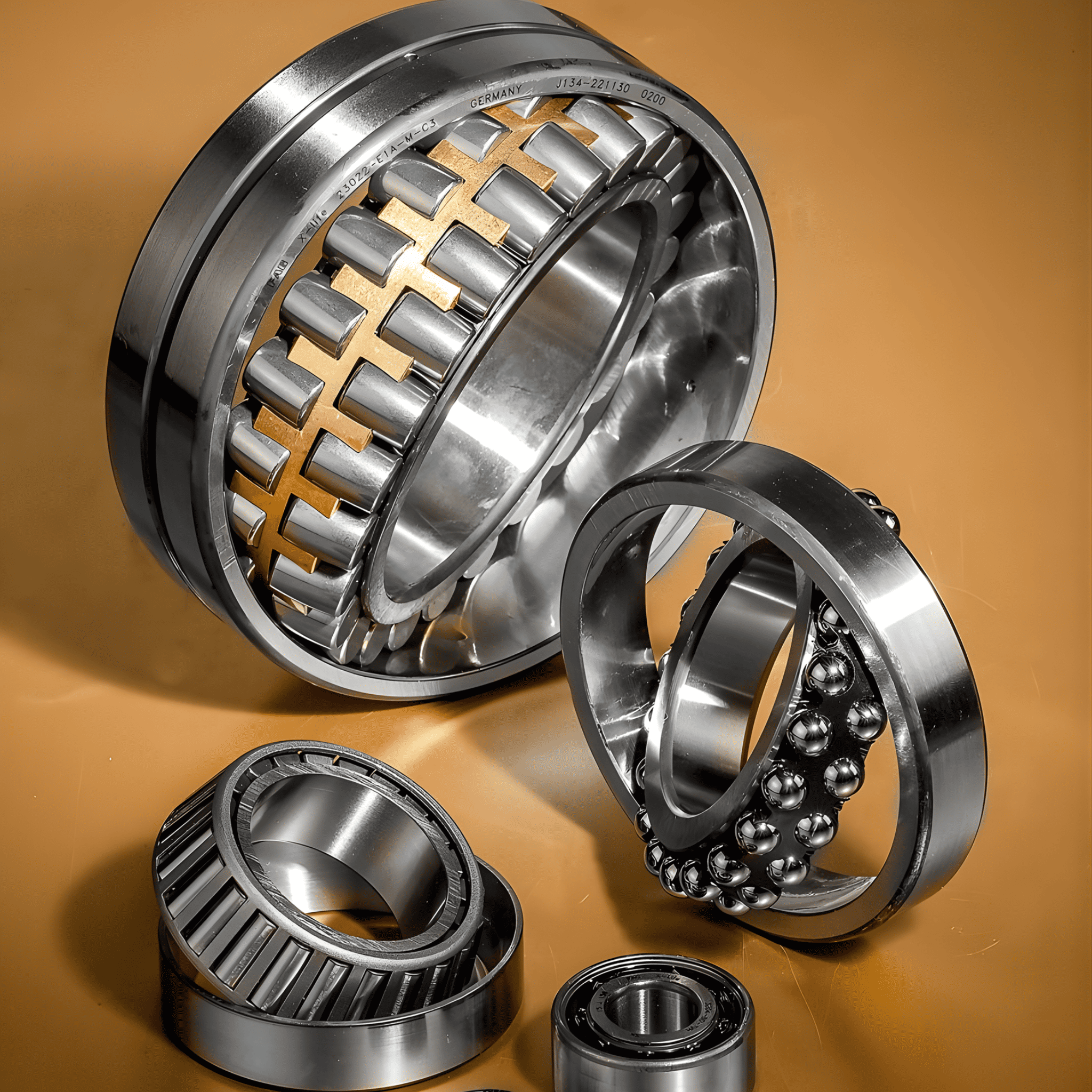

Trong lĩnh vực cơ khí, vòng bi là thuật ngữ được sử dụng phổ biến nhất để chỉ bộ phận giúp giảm ma sát và hỗ trợ chuyển động quay trong máy móc. Tuy nhiên, tùy theo vùng miền, thói quen sử dụng hoặc chuyên ngành cụ thể, sản phẩm này còn được gọi bằng nhiều tên khác như bạc đạn, ổ bi, ổ lăn, ổ đỡ,… Dù cách gọi khác nhau, tất cả đều đang đề cập đến cùng một nhóm thiết bị cơ khí có chức năng chung là tối ưu hóa chuyển động và nâng cao hiệu suất vận hành.
Điểm cần lưu ý là mỗi cách gọi đôi khi có thể được dùng trong những ngữ cảnh khác nhau, thậm chí ám chỉ một dạng cấu tạo hoặc ứng dụng cụ thể của vòng bi. Vì vậy, việc hiểu rõ bản chất và cách phân loại của vòng bi là rất quan trọng, đặc biệt đối với những người làm trong ngành kỹ thuật, sản xuất hoặc bảo trì máy móc.
Trên thực tế, vòng bi không phải là một khái niệm đơn lẻ mà bao gồm nhiều chủng loại khác nhau như vòng bi cầu, vòng bi côn, vòng bi tang trống,… Mỗi loại được thiết kế để phù hợp với từng điều kiện tải trọng, tốc độ quay và môi trường làm việc riêng biệt.
2. Cấu tạo vòng bi, bạc đạn

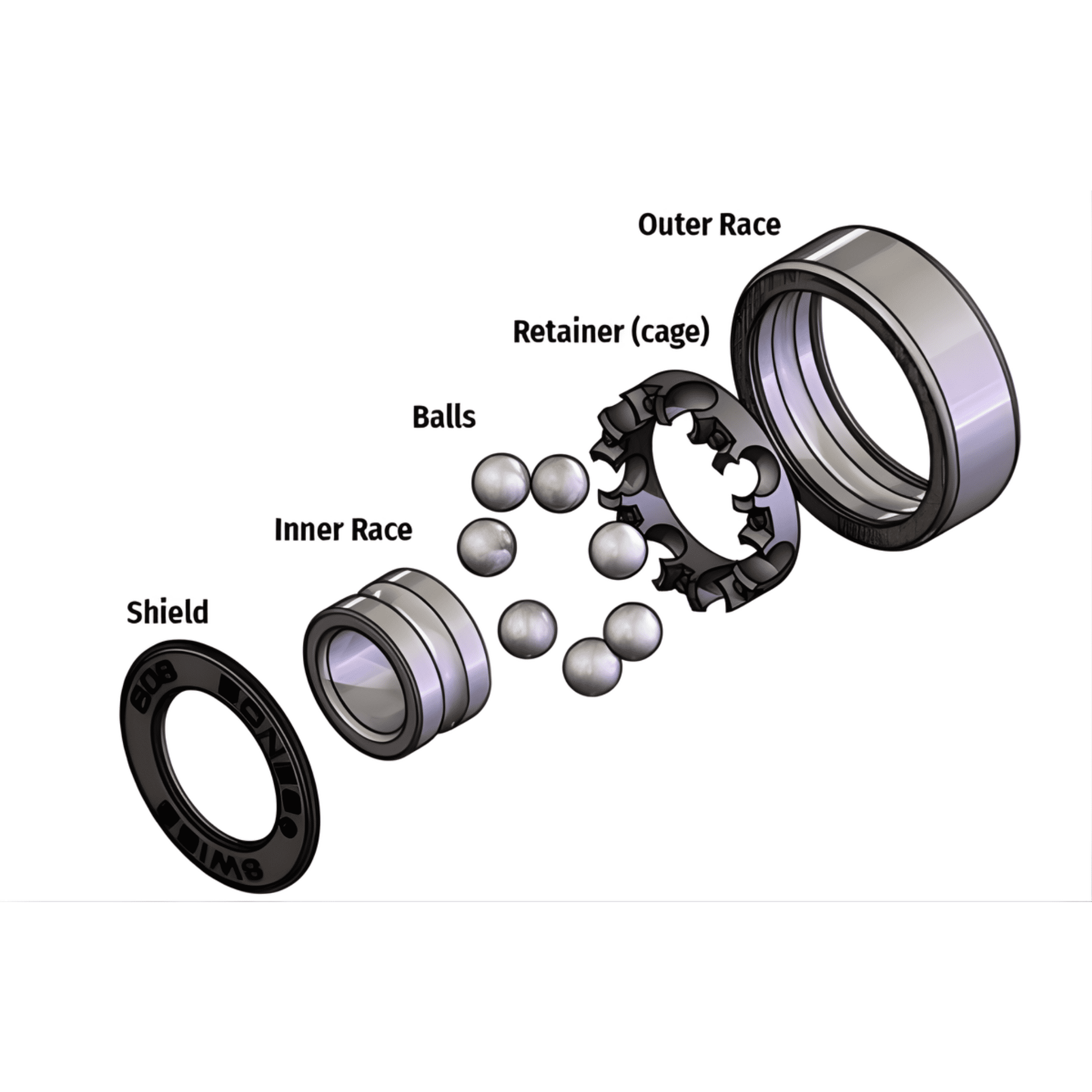

Vòng bi (bạc đạn) là một trong những chi tiết cơ khí quan trọng, được sử dụng rộng rãi trong các loại máy móc và thiết bị công nghiệp nhằm giảm ma sát và hỗ trợ chuyển động quay. Về cơ bản, một vòng bi hoàn chỉnh được cấu thành từ nhiều bộ khác nhau, mỗi bộ phận đảm nhiệm một chức năng riêng nhưng liên kết chặt chẽ để đảm bảo thiết bị vận hành ổn định và bền bỉ.
Trước hết, vòng trong là bộ phận tiếp xúc trực tiếp với trục quay của máy. Khi thiết bị hoạt động, vòng trong sẽ quay cùng trục và chịu phần lớn tải trọng cũng như lực ma sát. Bề mặt của vòng trong được gia công với các rãnh lăn có độ chính xác cao nhằm dẫn hướng cho các phần tử lăn di chuyển một cách trơn tru.
Bao bọc bên ngoài là vòng ngoài, thường được cố định với vỏ máy. Bộ phận này đóng vai trò giữ ổn định toàn bộ kết cấu vòng bi và tiếp nhận lực từ môi trường bên ngoài. Tương tự vòng trong, vòng ngoài cũng có rãnh lăn để phối hợp với các phần tử lăn trong quá trình vận hành.
Ở giữa hai vòng là các phần tử lăn, có thể là bi hoặc con lăn tuỳ theo từng loại vòng bi. Đây chính là yếu tố giúp thay thế ma sát trượt bằng ma sát lăn, từ đó giảm đáng kể lực cản và giúp máy chạy êm hơn. Tuỳ theo thiết kế, phần tử lăn có thể có dạng cầu, trụ, côn hoặc kim, phù hợp với từng điều kiện tải trọng và tốc độ khác nhau.
Để giữ cho các phần tử lăn phân bố đều và không va chạm trực tiếp vào nhau, vòng bi có thêm lồng bi (cage). Bộ phận này giúp duy trì khoảng cách hợp lý giữa các viên bi hoặc con lăn, đồng thời góp phần giảm rung động và tăng tuổi thọ cho toàn bộ hệ thống.
Ngoài ra, nhiều loại vòng bi còn được trang bị phớt chắn hoặc nắp chắn bụi ở hai bên. Bộ phận này có nhiệm vụ ngăn chặn bụi bẩn, nước và các tạp chất xâm nhập vào bên trong, đồng thời giữ lại chất bôi trơn, đảm bảo vòng bi luôn hoạt động trong điều kiện tối ưu.
Cuối cùng, không thể không nhắc đến chất bôi trơn như mỡ hoặc dầu. Đây là yếu tố quan trọng giúp giảm ma sát, hạn chế mài mòn và tản nhiệt trong quá trình vận hành. Nhờ có lớp bôi trơn phù hợp, vòng bi có thể hoạt động ổn định trong thời gian dài mà không bị hư hỏng nhanh chóng.
3. Nhận dạng các dòng vòng bi phổ biến trên thị trường
3.1. Vòng bi cầu (Ball Bearing)

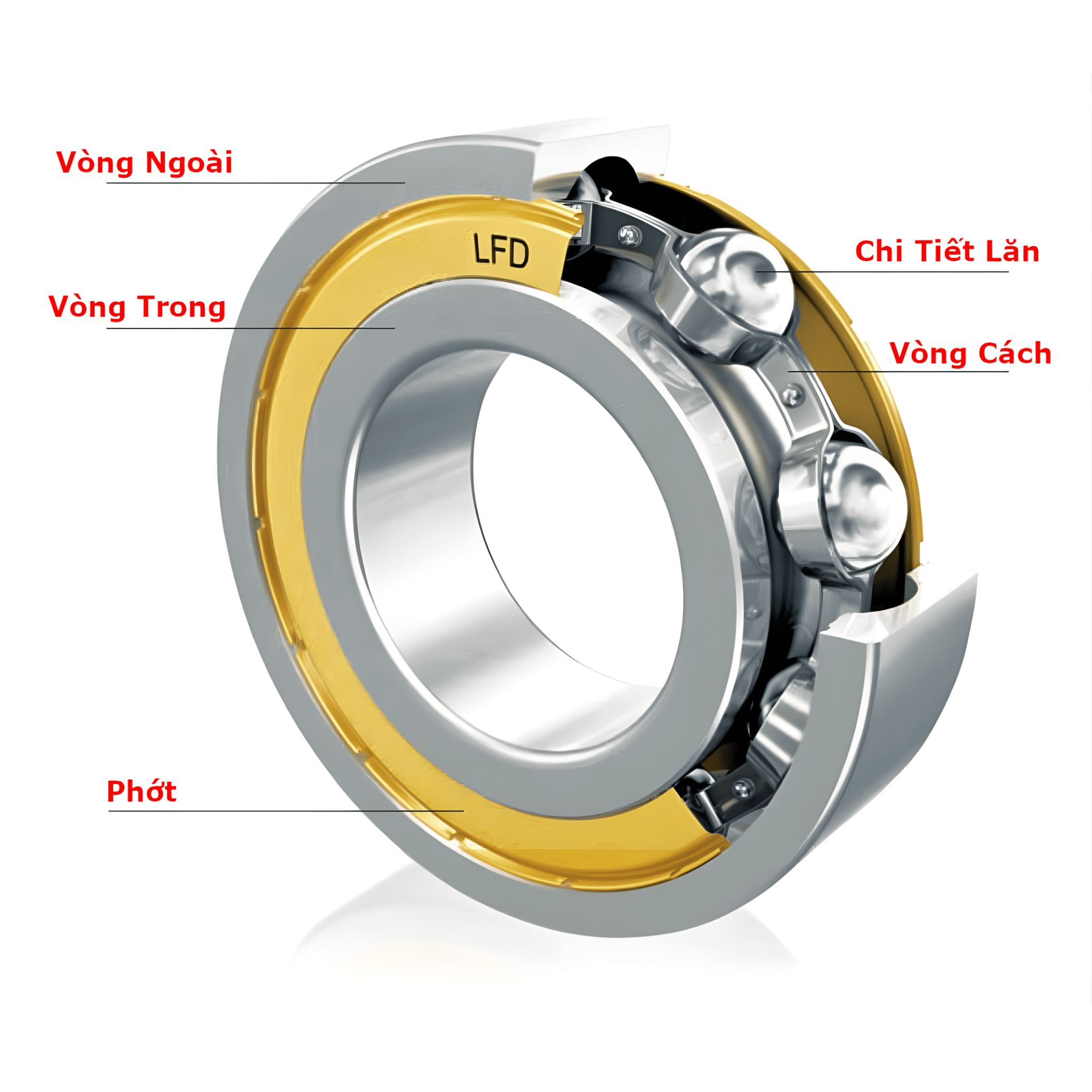

Đặc điểm: Vòng bi cầu là loại vòng bi sử dụng các viên bi hình cầu làm phần tử lăn, nằm giữa vòng trong và vòng ngoài. Nhờ cấu tạo này, ma sát được giảm xuống mức tối thiểu, giúp thiết bị vận hành trơn tru và đạt tốc độ quay cao. Thiết kế của vòng bi cầu tương đối đơn giản nhưng mang lại hiệu quả ổn định trong nhiều điều kiện làm việc khác nhau.
Ưu điểm: Loại vòng bi này có ưu thế lớn về tính linh hoạt, dễ lắp đặt và không yêu cầu kỹ thuật quá phức tạp khi bảo trì. Ngoài ra, khả năng vận hành ở tốc độ cao và độ êm ái tốt giúp vòng bi cầu trở thành lựa chọn phổ biến trong nhiều thiết bị cơ khí. Chi phí đầu tư cững tương đối thấp so với các loại vòng bi chuyên dụng khác.
Nhược điểm: Do sử dụng bi tròn nên diện tích tiếp xúc nhỏ, dẫn đến khả năng chịu tải bị hạn chế. Khi làm việc trong môi trường có trọng tải lớn, va đập mạnh hoặc rung động liên tục, vòng bi cầu dễ bị mài mòn hoặc biến dạng nhanh hơn so với các loại vòng bi con lăn.
Ứng dụng: Vòng bi cầu thường được dùng trong các thiết bị có trọng tải vừa và nhỏ, yêu cầu tốc độ quay cao như quạt điện, động cơ mini, máy bơm, thiết bị gia dụng, ổ cứng máy tính, hoặc một số bộ phận trong hộp số ô tô. Ngoài ra, vòng bi cầu cũng xuất hiện nhiều trong các dây chuyền sản xuất nhẹ nhờ tính phổ thông và dễ thay thế.
3.2. Vòng bi đũa (Cylindrical roller bearing)

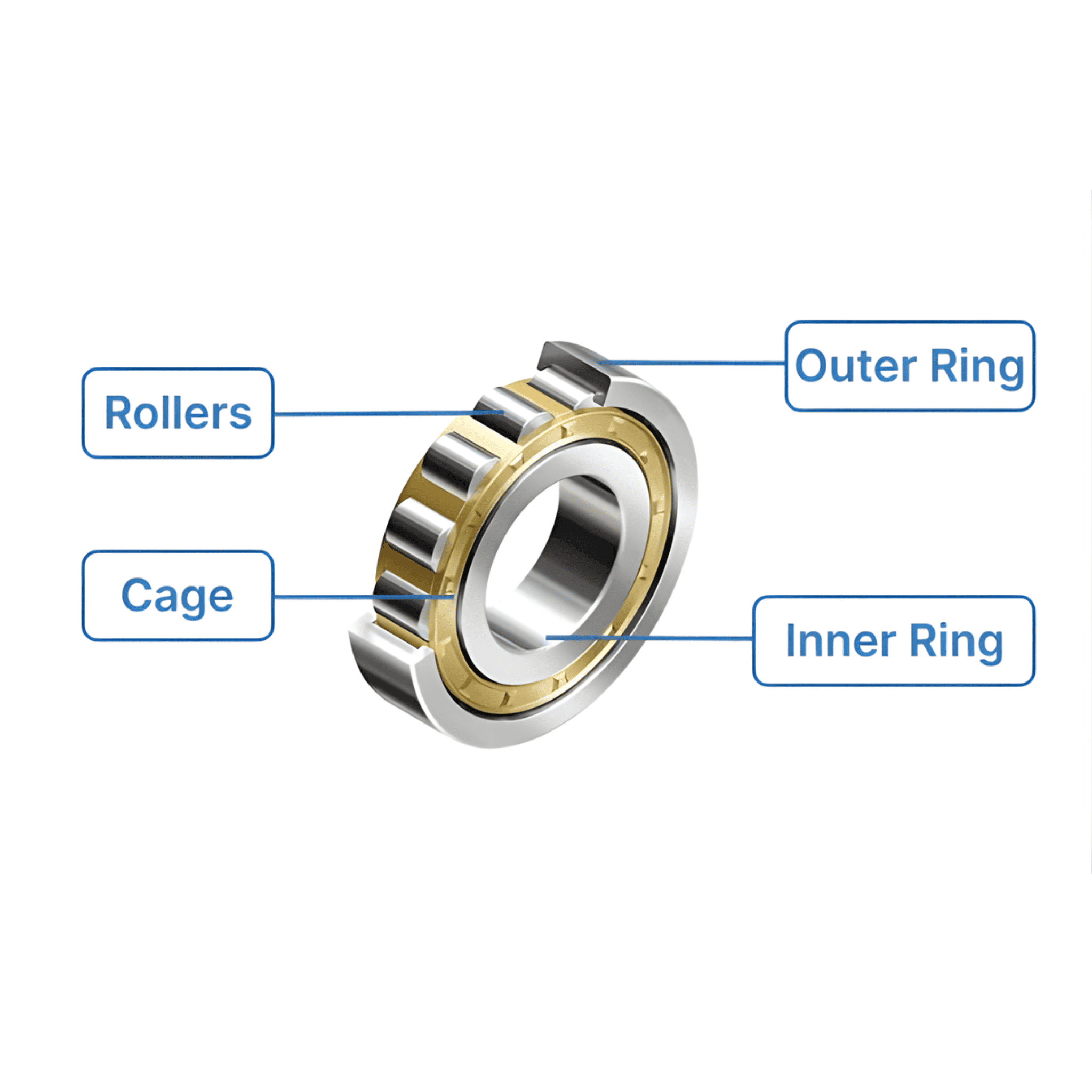

Đặc điểm: Vòng bi đũa sử dụng con lặn dạng hình trụ thay cho bi tròn, nhờ đó tạo ra diện tích tiếp xúc lớn hơn giữa phần tử lăn và rãnh lăn. Cấu trúc này giúp phân bổ tải đều hơn trên bề mặt tiếp xúc, đặc biệt phù hợp với các hệ thống yêu cầu chịu lực lớn hơn theo phương hướng kính. Một số thiết kế còn cho phép tháo rời vòng trong hoặc vòng ngoài, giúp việc lắp ráp và bảo trì thuận tiện hơn trong môi trường công nghiệp.
Ưu điểm: Nhờ diện tích tiếp xúc lớn, vòng bi đũa có khả năng chịu tải cao hơn đáng kể so với vòng bi cầu, đặc biệt trong các ứng dụng tải nặng và làm việc liên tục. Độ cứng vững tốt giúp hạn chế biến dạng khi chịu lực lớn, từ đó nâng cao độ ổn định của toàn bộ hệ thống máy móc.
Nhược điểm: Điểm hạn chế của vòng bi đũa là khả năng quay ở tốc độ cao không bằng vòng bi cầu, do ma sat lớn hơn giữa các bề mặt tiếp xúc. Ngoài ra, loại vòng bi bày thường không chịu tải dọc trục tốt, nên cần kết hợp với các vòng bi khác nếu hệ thống có lực theo nhiều hướng.
Ứng dụng: Vòng bi đũa được sử dụng rộng rãi trong các thiết bị công nghiệp nặng như máy ép, máy cán ép, dây chuyền sản xuất, hộp số công suất lớn và trục chính của máy nén. Ngoài ra, chúng còn xuất hiện trong các ngành như khai thác xi măng và cơ khí chế tạo, nơi yêu cầu khả năng chịu tải cao và làm việc bền bỉ trong điều kiện khắc nghiệt.
3.3. Vòng bi côn (Tapered roller Bearing)

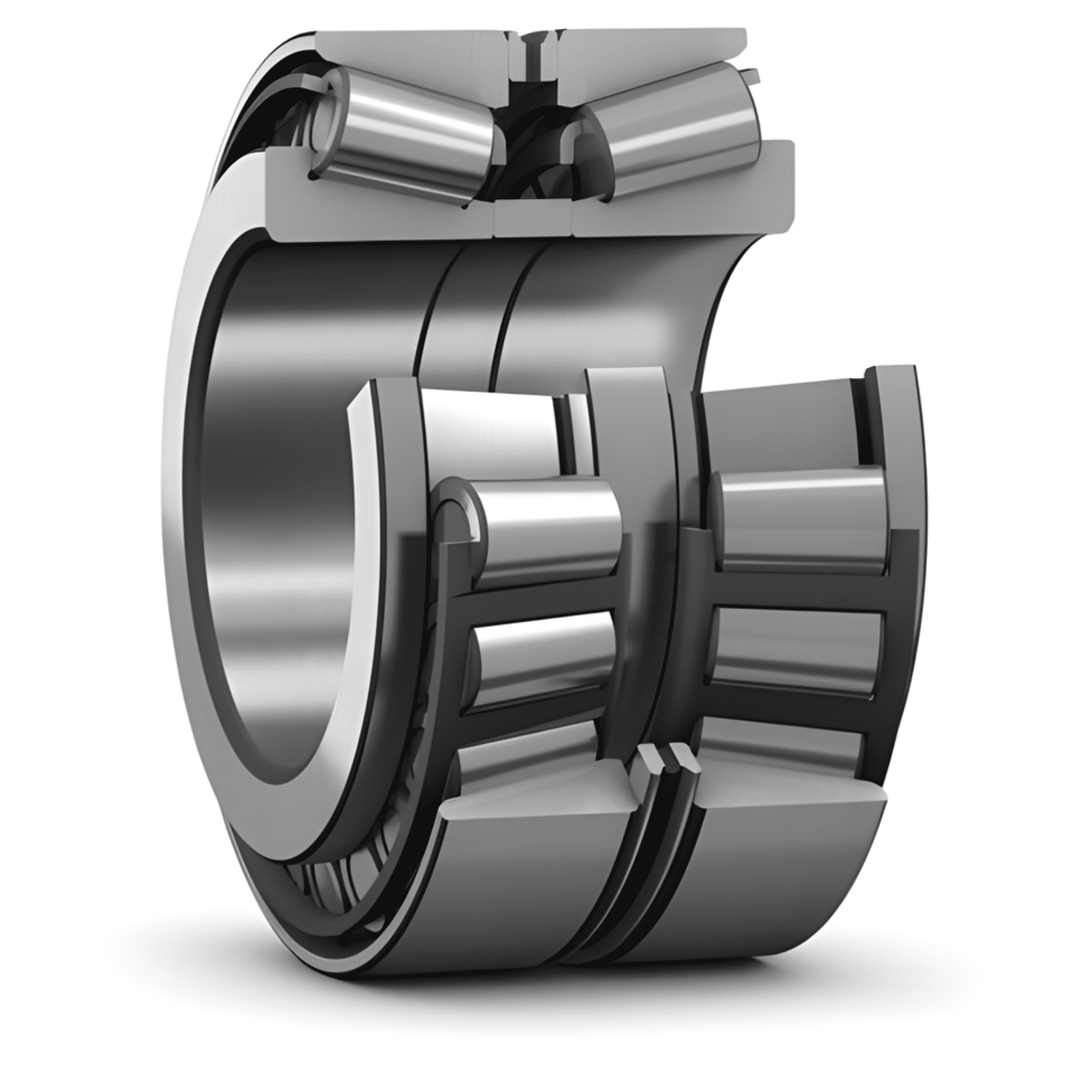

Đặc điểm: Vòng bi côn được thiết kế với con lăn dạng hình côn kết hợp cùng rãnh lăn có hình học tương ứng trên vòng trong và vòng ngoài. Nhờ cấu trúc này, lực tác động sẽ được phân bổ theo hướng nghiêng, giúp vòng bi có khả năng chịu tải kết hợp gồm cả tải hướng kính và tải dọc trục. Đây là điểm khác biệt lớn so với nhiều loại vòng bi khác chỉ tối ưu cho một hướng tải nhất định.
Ưu điểm: Nhờ thiết kế đặc biệt, vòng bi côn có thể chịu được tải trọng lớn và lực dọc trục cao, rất phù hợp cho các hệ thống chịu áp lực nặng và làm việc liên tục. Độ bền cao, khả năng chịu va đập tốt và duy trì độ ổn định trong điều kiện tải biến đổi là những ưu điểm khiến vòng bi côn được sử dụng rộng rãi trong công nghiệp nặng.
Nhược điểm: Để vòng bi hoạt động hiệu quả, việc lắp đặt và căn chỉnh lực siết là yếu tố rất quan trọng. Nếu điều chỉnh không đúng, vòng bi có thể nóng, mài mòn nhanh hoặc giảm tuổi thọ. Ngoài ra, quá trình lắp ráp thường yêu cầy kỹ thuật cao hơn so với các loại vòng bi thông thường
Ứng dụng: Vòng bi côn thường được sử dụng trong các hệ thống chịu tải lớn như moay-ơ bánh xe ô tô, máy công trình, thiết bị khai thác, hộp số công nghiệp và các cơ cấu truyền động nặng. Đặc biệt, trong ngành ô tô, đây là loại vòng bi gần như không thể thiếu do khả năng chịu lực kết hợp với độ bền vượt trội trong điều kiện vận hành thực tế.
3.4. Vòng bi tự lựa (Spherical Roller Bearing)

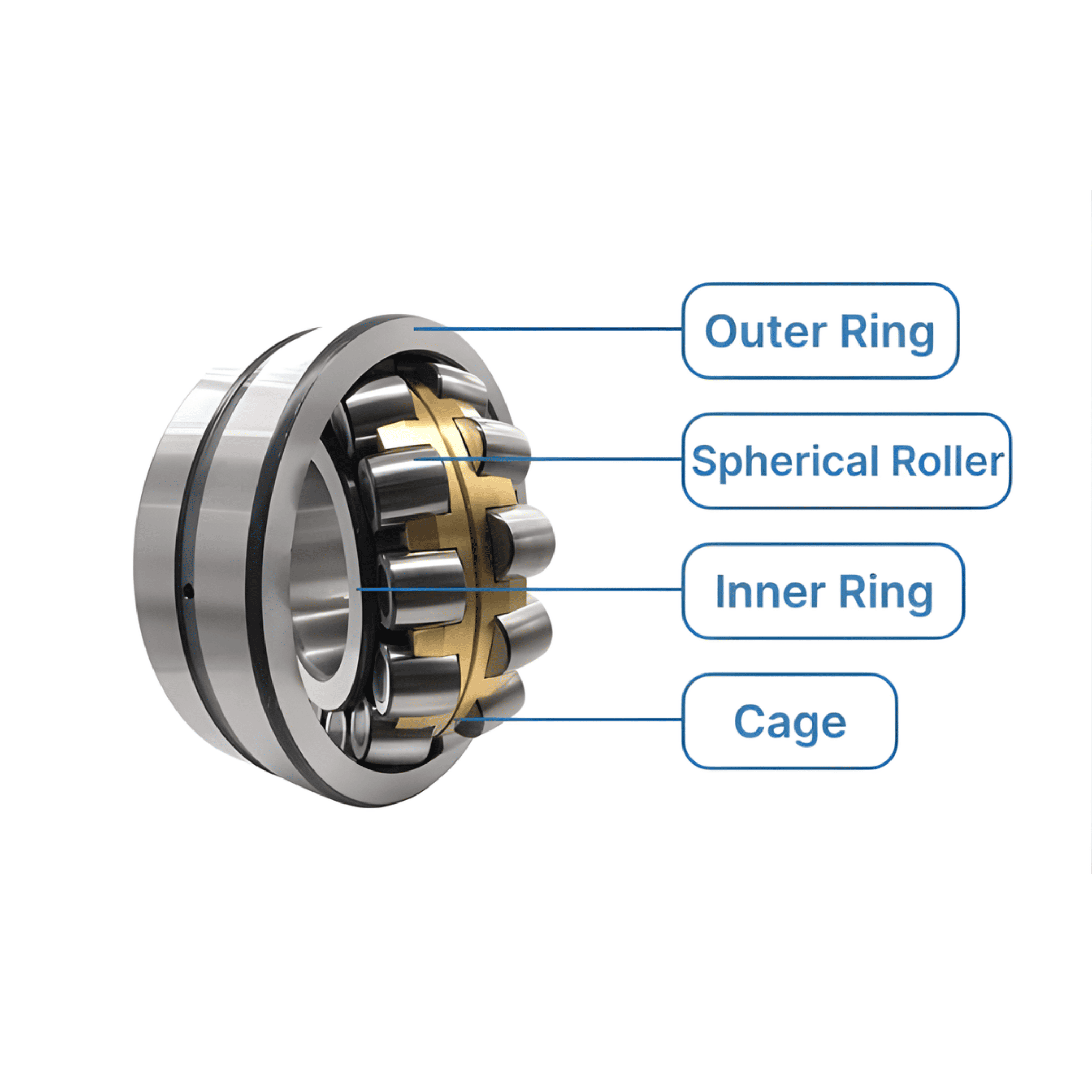

Đặc điểm: Vòng bi tự lựa được được thiết kế với hai dãy con lăn (hoặc bi) bố trí đối xứng và rãnh lăn trên vòng ngoài có dạng hình cầu. Nhờ cấu trúc đặc biệt này vòng bi có khả năng tự cân chỉnh khi trục bị lệch so với tâm, giúp hệ thống vẫn vận hành ổn định ngay cả khi có sai số lắp đặt hoặc biến dạng trong quá trình làm việc.
Ưu điểm: Khả năng tự điều chỉnh góc lệch là điểm nổi bật nhất của vòng bi tự lựa. Điều đó giúp giảm đáng kể nguy cơ hư hỏng do sai lệch trục, rung động hoặc biến dạng khung máy. Ngoài ra, vòng bi tự lựa còn hoạt động khá ổn định trong môi trường có tải trọng biến thiên và điều kiện làm việc không lý tưởng.
Nhược điểm: So với các loại vòng bi chuyên chịu tải nặng như vòng bi đũa hoặc vòng bi côn, khả năng chịu tải của vòng bi tự lựa thường không vượt trội bằng. Bên cạnh đó, cấu tạo phức tạp hơn khiến chi phí đầu tư ban đầu có thể cao hơn so với các loại vòng bi phổ thông.
Ứng dụng: Vòng bi tự lựa thường được sử dụng trong các thiết bị có khả năng phát sinh sai lệch trục như động cơ công suất lớn, máy cán giấy, băng tải, máy nông nghiệp hoặc thiết bị khai thác. Những ứng dụng này yêu cầu độ ổn định cao và khả năng thích nghi tốt với điều kiện vận hành thực tế.
3.5. Vòng bi chặn (Thrust Bearing)

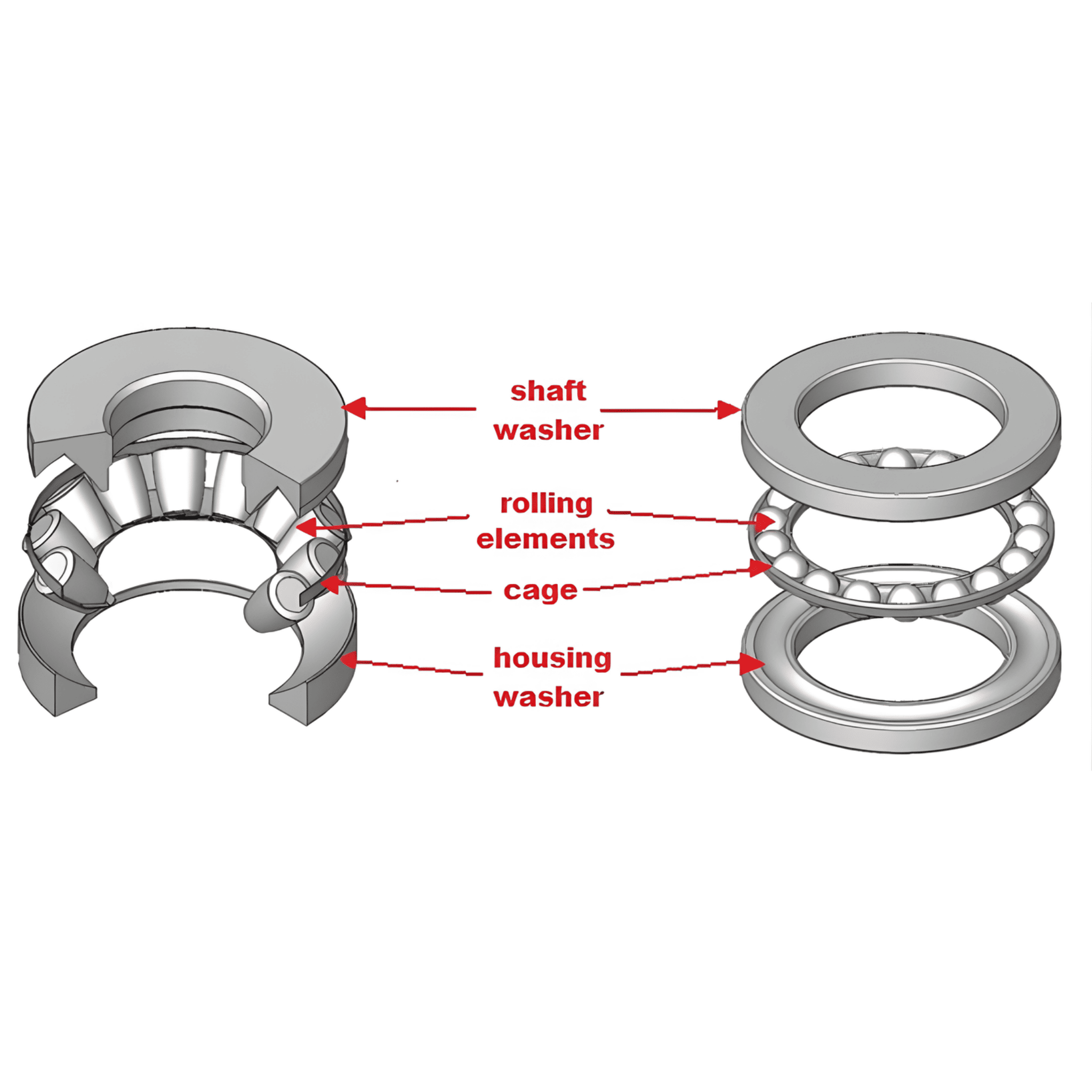

Đặc điểm: Vòng bi chặn được thiết kế chuyên biệt để chịu lực theo phương dọc trục. Cấu tạo thường gồm các các đĩa chặn và phần tử lăn bố trí theo phương vuông góc với trục quay. Tuỳ theo yêu cầu tải, phần tử lăn có thể là bi hoặc con lăn, giúp tối ưu cho từng mức tải và điều kiện làm việc khác nhau.
Ưu điểm: Vòng bi chặn có khả năng chịu tải dọc trục rất lớn, đảm bảo độ ổn định khi trục chịu lực ép hoặc kéo theo phương trục. Nhờ thiết kế chuyên dụng, vòng bi chặn giúp giảm ma sát hiệu quả trong các cơ cấu truyền động có lực dọc trục cao, đồng thời duy trì độ chính xác khi vận hành.
Nhược điểm: Do tối ưu cho tải dọc trục, vòng bi chặn hầu như không chịu được tải đường kính. Nếu hệ thống có lực kết hợp, cần sử dụng thêm các loại vòng bi khác để hỗ trợ. Bên cạnh đó, viẹc lắp đặt sai hướng phân bổ lực không đều có thể làm giảm đáng kể tuổi thọ vòng bi.
Ứng dụng: Vòng bi chặn thường xuất hiện trong các hệ thống có lực dọc trục lớn như bộ truyền bánh răng, trục máy phát điện, máy bơm trục đứng, tuabin, vít me bi và các cơ cấu nâng hạ. Đây là giải pháp không thể thiếu trong những ứng dụng yêu cầu kiểm soát lực theo phương trục một cách chính xác và ổn định.
4. Cách lựa chọn vòng bi theo từng ứng dụng
4.1. Xác định loại tải trọng
Trước khi lựa chọn vòng bi, yếu tố quan trọng nhất cần xem xét là lực tác động lên trục và thiết bị
- Với tải đường kính (lực tác động vuông góc với trục), các dòng như vòng bi cầu hoặc vòng bi đũa sẽ đáp ứng tốt nhờ khả năng chịu lực theo phương ngang ổn định.
- Đối với tải dọc trục (lực theo phương trục), nên ưu tiên vòng bi chặn hoặc vòng bi côn để đảm bảo độ bền và hạn chế hư hỏng.
- Trong trường hợp tải kết hợp (vừa hướng kính vừa dọc trục), vòng bi côn là giải pháp tối ưu nhờ thiết kế cho phép phân bổ lực theo nhiều hướng.
Việc xác định đúng loại tải giúp tránh tình trạng chọn sai vòng bi, gây mài mòn nhanh và giảm hiệu suất máy.
4.2. Tốc độ quay của thiết bị
Mỗi loại vòng bi sẽ phù hợp với một dải tốc độ khác nhau, vì vậy cần cân nhắc kỹ điều kiện vận hành.
- Với tốc độ cao, vòng bi cầu là lựa chọn lý tưởng do ma sát thấp và khả năng quay ôm
- Tốc độ trung bình, vòng bi đũa vẫn đảm bảo hiệu quả và ổn định trong quá trình làm việc.
- Nếu hệ thống hoạt động ở tốc độ thấp nhưng tải lớn, nên ưu tiên vòng bi côn hoặc vòng bi tự lựa để tăng độ bền và hạn chế biến dạng.
Lựa chọn đúng theo tốc độ sẽ giúp giảm nhiệt sinh ra và kéo dài tuổi thọ vòng bi.
4.3. Điều kiện môi trường vận hành
Môi trường vận hành ảnh hưởng trực tiếp đến độ bền và hiệu suất của vòng bi, do đó cần có lựa chọn phù hợp
- Trong môi trường bụi bẩn, ẩm ướt hoặc nhiều tạp chất, nên sử dụng vòng bi có phớt chắn hoặc kín để ngăn xâm nhập từ bên ngoài.
- Với môi trường nhiệt độ cao, cần dùng vòng bi có mỡ bôi trơn chuyên dụng hoặc vật liệu chịu nhiệt tốt để tránh biến dạng.
- Nếu làm việc trong môi trường hoá chất hoặc ăn mòn, nên chọn vòng bi inox hoặc được phủ lớp chống gỉ để tăng độ bền.
4.4. Tuổi thọ và bảo trì
Tuỳ theo đặc thù vận hành, doanh nghiệp cần cân nhắc giữa chi phí đầu tư và chi phí bảo trì lâu dài
- Với các hệ thống khó bảo trì hoặc yêu cầu vận hành liên tục, nên chọn vòng bi kín hoặc loại tự bôi trơn để giảm thiểu việc kiểm tra mỡ định kỳ.
- Đối với các ứng dụng cần độ bền cao và tuổi thọ dài, nên ưu tiên vòng bi từ các thương hiệu uy tín, đảm bảo tiêu chuẩn kỹ thuật và chất lượng ổn định.
KẾT LUẬN
Có thể thấy, việc lựa chọn vòng bi không chỉ đơn thuần dựa vào kích thước mà còn phụ thuộc vào nhiều yếu tố như tải trọng, tốc độ quay, môi trường làm việc và yêu cầu tuổi thọ. Mỗi loại vòng bi đều có những ưu điểm và giới hạn riêng, vì vậy hiểu rõ đặc điểm của từng dòng sản phẩm sẽ giúp bạn đưa ra quyết định chính xác, tránh lãng phí và hạn chế rủi ro hư hỏng trong quá trình vận hành.
Nếu bạn đang tìm kiếm vòng bi chính hãng, đa dạng chủng loại cùng giải pháp tư vấn kỹ thuật chuyên sâu, hãy lựa chọn đơn vị cung cấp uy tín để đảm bảo chất lượng và hiệu quả lâu dài. Đầu tư đúng ngay từ đầu chính là chìa khóa giúp doanh nghiệp tối ưu chi phí, nâng cao năng suất và vận hành bền vững trong môi trường công nghiệp ngày càng cạnh tranh.
