1. Vì sao nên biết cách tra kích thước trên dây curoa?
- Chọn sai chiều dài dây: Dây quá chùng hoặc quá căng, dẫn đến trượt, giảm hiệu suất hoặc nhanh hư hỏng
- Nhầm bản dây (A, B, C…): Không phù hợp với rãnh puly, khiến truyền động kém hiệu quả
- Hiểu sai ký hiệu trên dây: Mua nhầm model, phát sinh chi phí thay thế không cần thiết
- Ước lượng bằng cảm tính: Sai số lớn, ảnh hưởng trực tiếp đến độ ổn định khi vận hành
- Không đối chiếu tiêu chuẩn (RMA, DIN…): Dễ chọn sai loại dây, không tương thích với hệ thống
2. Cách tính chiều dài dây curoa chuẩn nhất

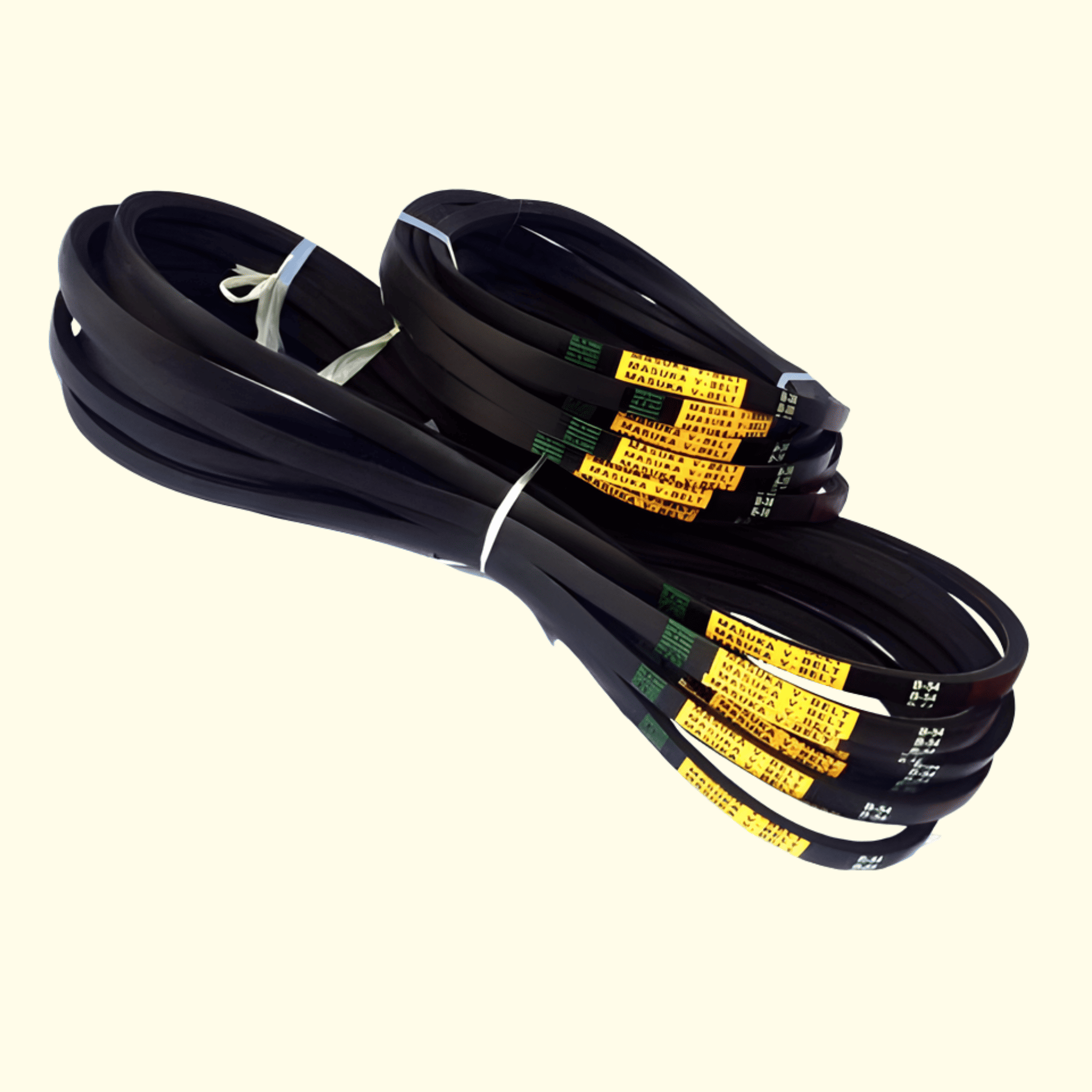

2.1. Cách tính chiều dài dây curoa thang (V-belt)
2.1.1. Tính theo puly và khoảng cách tâm trực
Điều kiện áp dụng:
- Áp dụng cho các loại dây: bản A, B, C, D, E hoặc dòng SPZ, SPA, SPB, SPC
- Hệ truyền động gồm 2 puly (1 chủ động – 1 bị động)

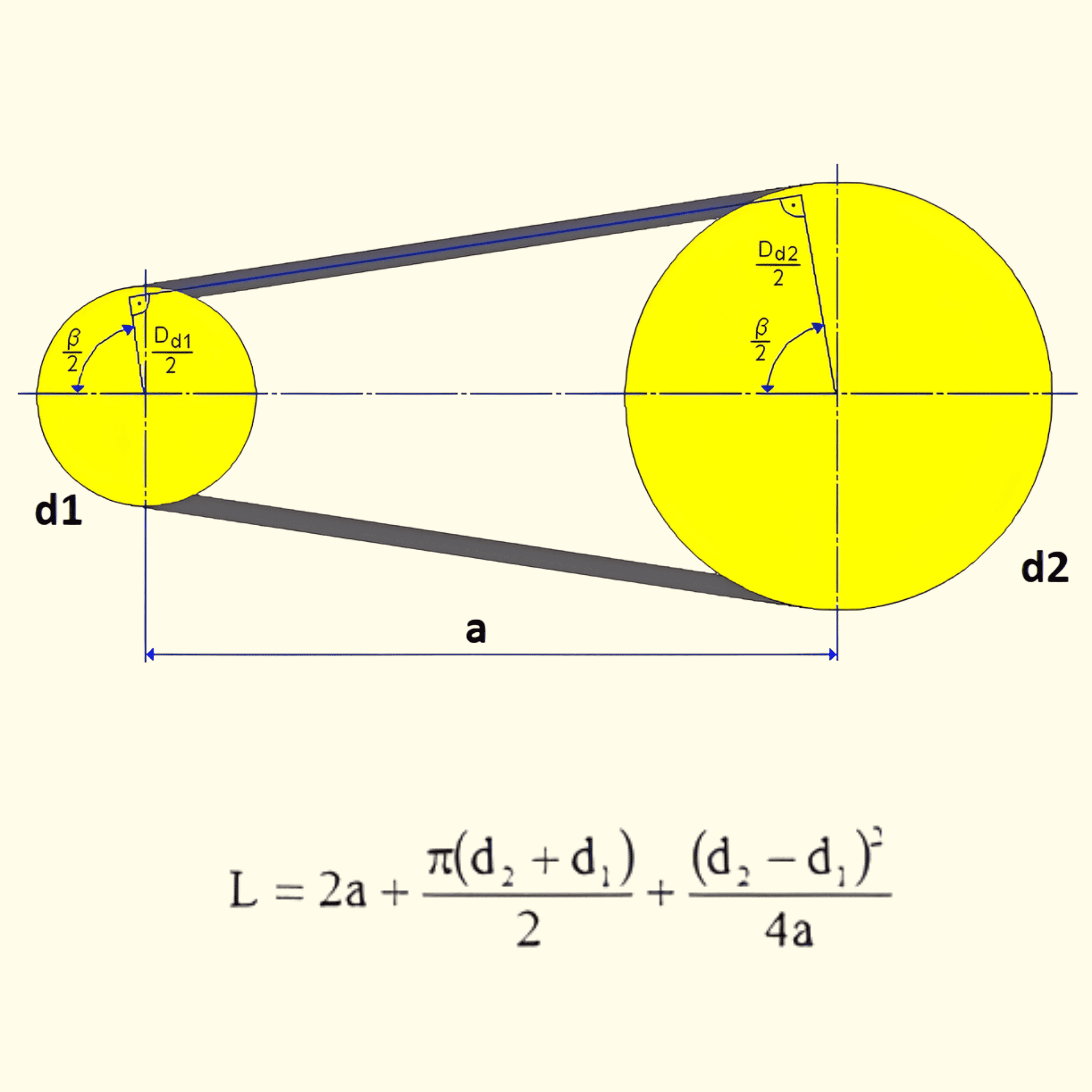

Công thức áp dụng: L = 2C + π(D + d) / 2 + (D − d)² / 4C
Trong đó:
- L: Chiều dài dây curoa (mm)
- C: Khoảng cách tâm giữa hai puly (mm)
- D: đường kính puly lớn (mm)
- d: đường kính puly nhỏ (mm)

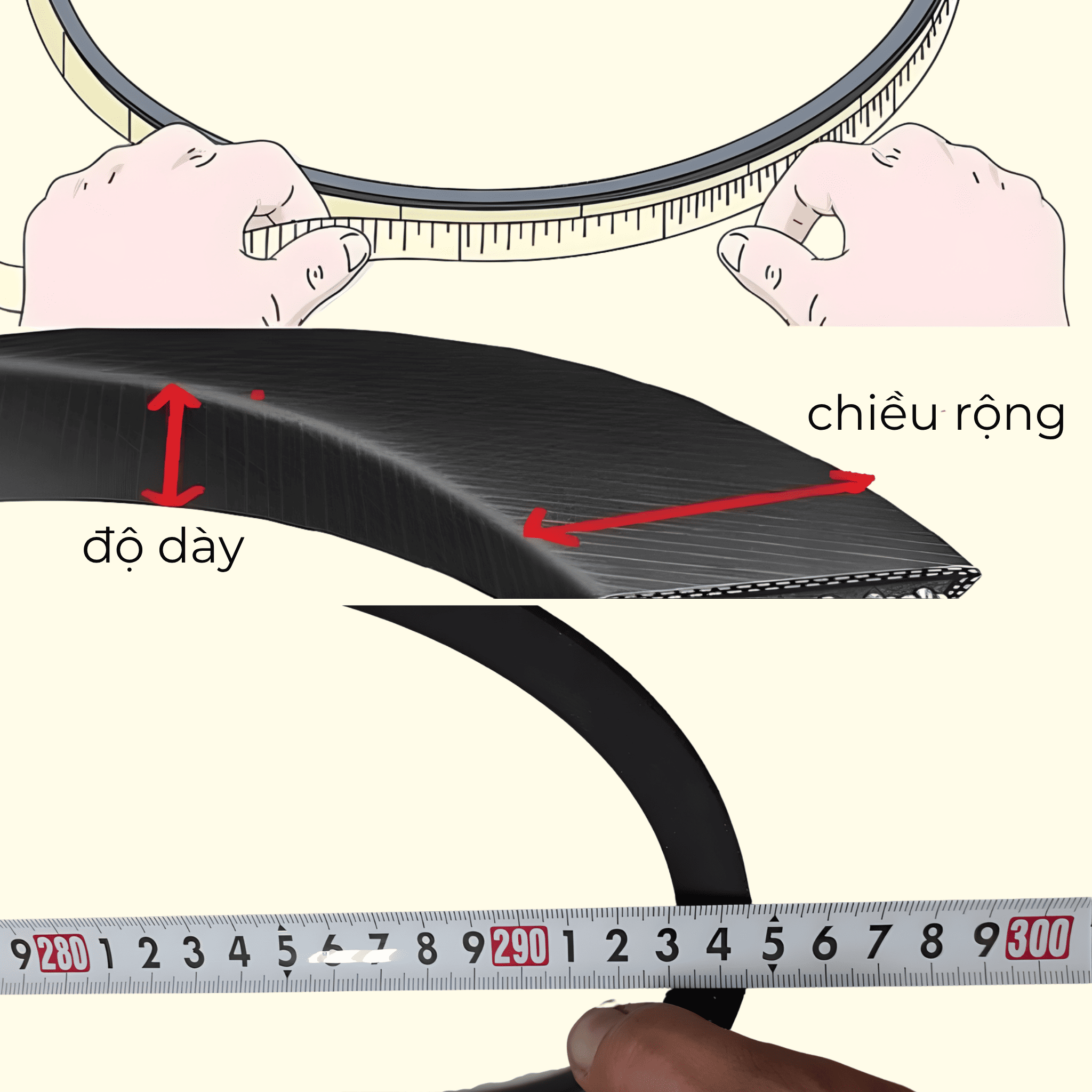

2.1.2. Đo dây curoa bằng thước
Để xác định chinh xác chiều dài dây curoa, bạn cần chuẩn bị và thực hiện đúng quy trình đo nhằm tránh sai số ảnh hưởng đến hệ thống truyền động
Lưu ý:
- Sử dụng thước đo không co giãn (ưu tiên thước vải chuyên dụng hoặc thước thép mềm)
- Xác định rõ loại dây curoa đang dùng (A,B, SPA, SPB…) để biết tiêu chuẩn chiều dài tương ứng như Li (chiều dài trong); Ld/Lw (chiều dài bước); La (chiều dài ngoài)
Các bước đo chiều dài dây curoa
Bước 1:Dùng bút đánh dấu một điểm bất kỳ trên dây làm mốc ban đầu (điểm 0).
Bước 2: Tiến hành đo từng đoạn cố định (ví dụ: 1m hoặc 300mm mỗi đoạn), đồng thời đánh dấu liên tục trên dây theo thứ tự để dễ kiểm soát.
Bước 3: Xoay dây curoa và tiếp tục đo cho đến khi quay đủ một vòng. Trong quá trình này, nên ghi lại số đo từng đoạn để tránh nhầm lẫn khi tổng hợp.
Khi điểm cuối quay về đúng vị trí mốc ban đầu, bạn đo phần chiều dài còn lại. Sau đó, cộng tổng tất cả các đoạn đã đo để xác định chính xác chu vi dây curoa.
công thức tính chiều dài Trường hợp dây cũ đã tháo rời
Ngoài phương pháp trên, bạn có thể cắt dây cũ và trải thẳng trên bề mặt phẳng, hoặc giữ dây ở trạng thái tự nhiên rồi đo trực tiếp chiều dài. Cách này giúp tiết kiệm thời gian nhưng cần đảm bảo dây không bị co giãn hoặc biến dạng.
2.2. Tính chiều dài dây curoa răng

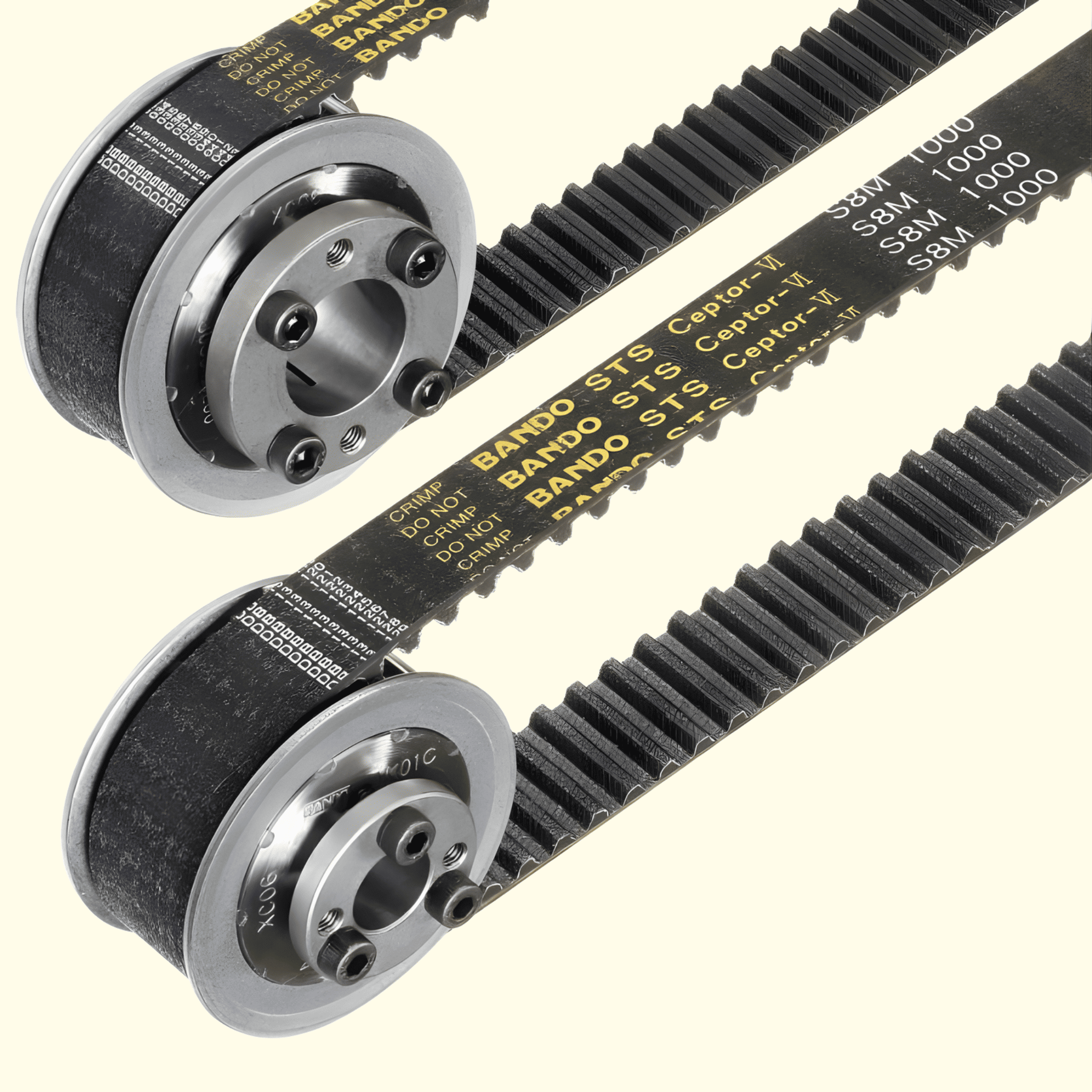

Phương pháp này áp dụng cho các dòng dây curoa răng như: XL, L, H, XH, HTD, AT – những loại yêu cầu độ chính xác cao trong truyền động. Với đặc thù truyền động đồng bộ, công thức tính chiều dài theo đường kính puly thường không còn phù hợp.
Công thức tính chu vi dây curoa răng
L = N × p
Trong đó:
L: Chiều dài (chu vi) dây curoa
N: Số lượng răng trên dây
p: Bước răng (khoảng cách giữa hai đỉnh răng liên tiếp)
Lưu ý: Khi sử dụng dây curoa đồng bộ, ngoài chiều dài, bạn cần xác định thêm các thông số quan trọng để chọn đúng loại dây:
- Bước răng (Pitch): Quyết định độ ăn khớp với puly
- Biên dạng răng: (vuông, tròn, cung…) ảnh hưởng đến khả năng truyền tải
- Độ dày dây: Liên quan đến độ bền và khả năng chịu lực
- Loại puly tương thích: Đảm bảo hệ thống hoạt động đồng bộ, không trượt

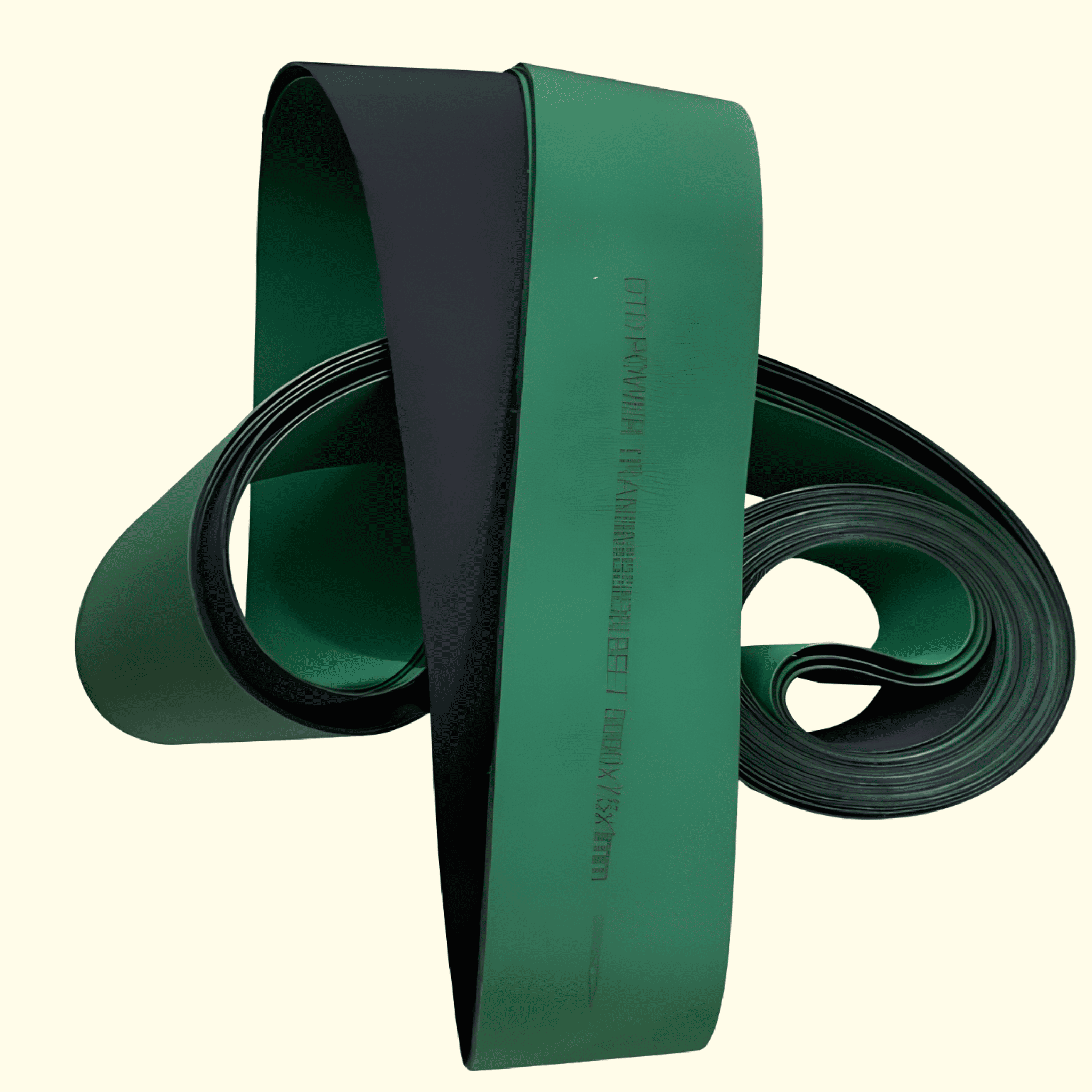

3. Cách tính chiều dài dây curoa dẹt (Flat Belt)
Do có kết cấu phẳng và không có rãnh như các loại dây khác, dây curoa dẹt (flat belt) có sụ tính toán chiều dài một cách nhanh chóng và ít phức tạp hơn. Phương pháp này thường áp dụng cho hệ truyền động cơ bản với hai puly.
Công thức: L = 2C + [π(D + d) / 2]
Trong đó:
- L: chiều dài dây curoa
- C: khoảng cách tâm giưac hai puly
- D: đường kính puly lớn
- d: đường kính puly nhỏ
4. Những lưu ý khi mua dây curoa mới
Để đảm bảo hệ thống truyền động hoạt động ổn định và đạt hiệu suất tối ưu, bạn cần chú ý một số điểm quan trọng khi tính toán và lựa chọn dây curoa:
- Xác định đúng loại dây curoa (A.B, SPA, SPB,...) vì mỗi dòng có kích thước tiêu chuẩn và hệ số quy đổi riêng
- Hiểu rõ các ký hiệu thông số (Li chiều dài trong, Ld/Lw: chiều dài bước, La: chiều dài ngoài) để tránh chọn sai kích thước
- Đảm bảo thông số đầu vào chính xác, đặc biệt là đường kính puly và khoảng cách tâm giữa hai trục.
- Kết quả từ công thức chỉ mang tính lý thuyết, nên đối chiếu với catalouge để chọn kích thước tiểu chuẩn gần nhất.
- Tính đến độ giãn của dây cũ (thường khoảng 1-2%) khi đo thực tế để tránh sai lệch
- Không đo hoặc tính toán khi hệ thống lắp sai kỹ thuật (lệch puly, sai căn chỉnh), vì sẽ cho kết quả không chính xác
- Ưu tiên kiểm tra thực tế bằng cách đo lại hoặc lắp thử trước khi đặt số lượng lớn
- Với hệ thống puly nhiều rãnh chjay song song, nên thay đổi đồng bộ toàn bộ dây thay vì thay riêng lẻ để tránh lệch tải, trượt và giảm tuổi thọ.
5. Bảng tra kích thước các loại dây curoa phổ biến nhất hiện nay

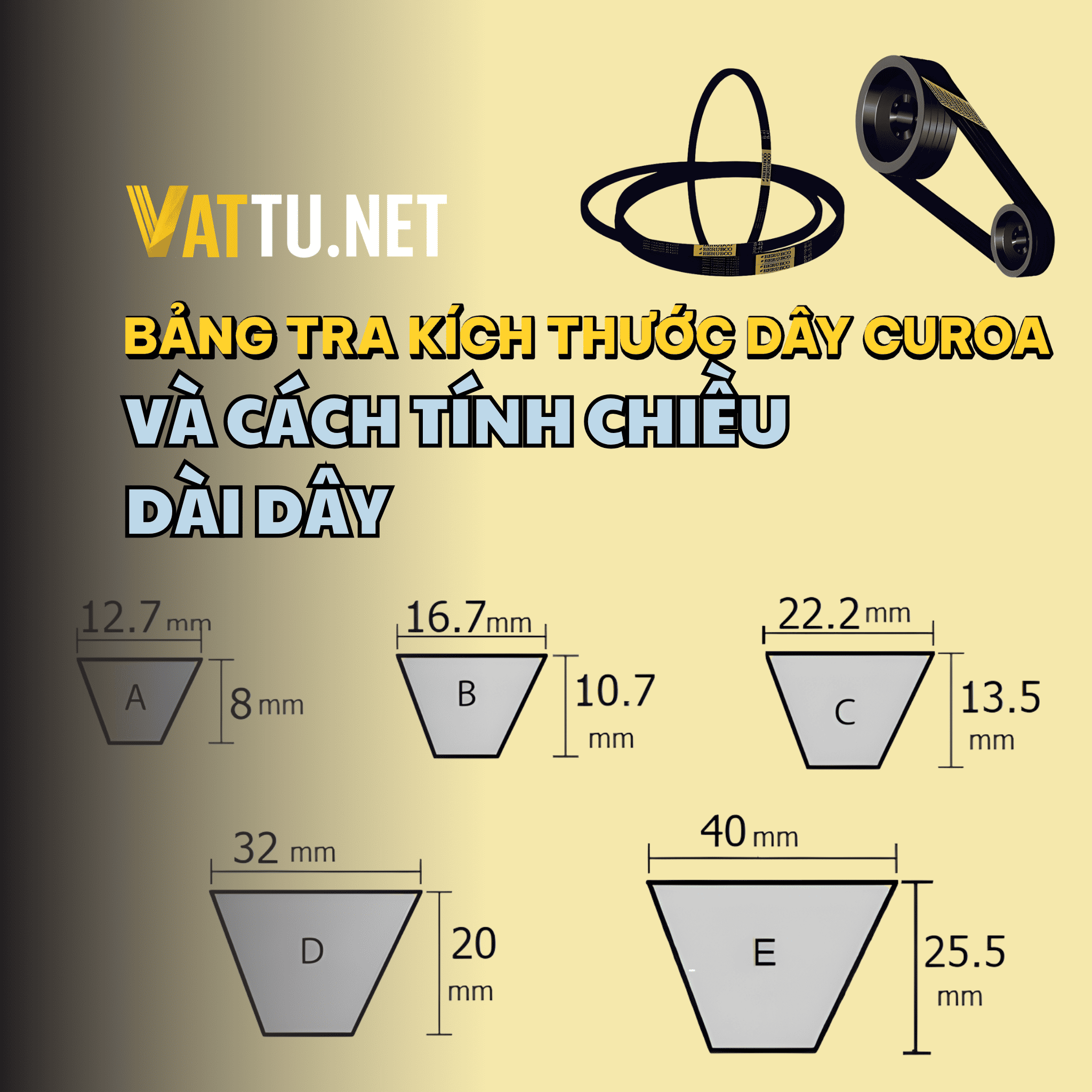

5.1. Bảng tra kích thước curoa thang
| Loại dây (bản) | Chiều rộng (mm) | Chiều dày (mm) | Góc nghiêng |
| Bản M/Z | 9.7 | 5.5 | 40° |
| Bản A | 12.7 | 8.0 | 40° |
| Bản B | 16.7 | 10.7 | 40° |
| Bản C | 22.2 | 13.5 | 40° |
| Bản D | 32.0 | 20.0 | 40° |
| Bản E | 40.0 | 25.5 | 40° |
| SPZ | 9.7 | 8.0 | 40° |
| SPA | 12.7 | 10.0 | 40° |
| SPB | 16.3 | 13.0 | 40° |
| SPC | 22.0 | 18.0 | 40° |
| 3V | 9.5 | 8.0 | 40° |
| 5V | 16.0 | 13.5 | 40° |
| 8V | 25.5 | 23.0 | 40° |
| 1422V | 22.0 | 8.0 | 22° |
| 1922V | 30.0 | 11.0 | 22° |
| 2322V | 36.5 | 12.0 | 22° |
5.2. Bảng tra kích thước curoa răng
| Loại dây | Bước răng P (mm) | Chiều dày H1 (mm) | Độ cao H2 (mm) | Độ rộng răng W (mm) |
|---|---|---|---|---|
| XL | 5.08 | 2.25 | 1.25 | 1.35 |
| L | 9.525 | 3.5 | 1.9 | 3.2 |
| H | 12.7 | 4.3 | 2.3 | 4.4 |
| XH | 22.225 | 11.3 | 6.3 | 8.0 |
| S3M | 3.0 | 2.10 | 1.14 | 1.95 |
| S5M | 5.0 | 3.61 | 1.91 | 3.25 |
| S8M | 8.0 | 5.30 | 3.05 | 5.20 |
| S14M | 14.0 | 10.20 | 5.30 | 9.10 |
5.3. Bảng tra kích thước curoa rãnh dọc (Poly-V)
| Loại dây | Bước răng (mm) | Chiều dày (mm) | Chiều cao răng (mm) |
|---|---|---|---|
| PH | 1.6 | 2.5 | 1.0 |
| PJ | 2.34 | 3.4 | 1.4 |
| PK | 3.56 | 4.3 | 2.0 |
| PL | 4.70 | 6.0 | 3.3 |
| PM | 9.4 | 13.0 | 6.0 |
KẾT LUẬN: Việc nắm vững cách tính chiều dài dây curoa và đọc đúng thông số kỹ thuật không chỉ giúp bạn lựa chọn chính xác dây curoa, mà còn đảm bảo hệ thống truyền đọng vận hành ổn định, hạn chế trượt và giảm thiểu hư hỏng. Từ dây curoa thang, dây curoa răng đến dây curoa dẹt, mỗi loại đều có công thức riêng và tiêu chuẩn riêng cần được áp dụng đúng.
Thay vì ước lượng cảm tính, hãy kết hợp công thức, bảng tra và kiểm tra thực tế để đảm bảo độ chính xác cao nhất. Đặc biệt với các hệ truyền động quan trọng, việc chọn đúng ngay từ đầu luôn rẻ hơn rất nhiều so với sửa sai về sau.
