HƯỚNG DẪN CÁCH ĐỌC THÔNG SỐ DÂY CUROA

Trong quá trình lựa chọn và thay thế dây curoa (dây đai truyền động), việc đọc đúng thông số kỹ thuật là yếu tố then chốt giúp đảm bảo hệ thống vận hành ổn định và tránh sai sót tốn kém. Tuy nhiên, trên thực tế, mỗi loại dây lại có cách ký hiệu và quy ước kích thước khác nhau như hệ inch, hệ mét hay các mã đặc thù theo tiêu chuẩn riêng (RECMF, 3V, SPB, XL…).

Nếu không hiểu rõ cách đọc, người dùng rất dễ chọn sai chiều dài, nhầm loại bản dây hoặc không tương thích với puly. Trong bài viết này, Bacon sẽ hướng dẫn chi tiết cách đọc thông số dây curoa phổ biến nhất hiện nay, kèm theo bảng tra kích thước giúp bạn áp dụng nhanh và chính xác trong thực tế.

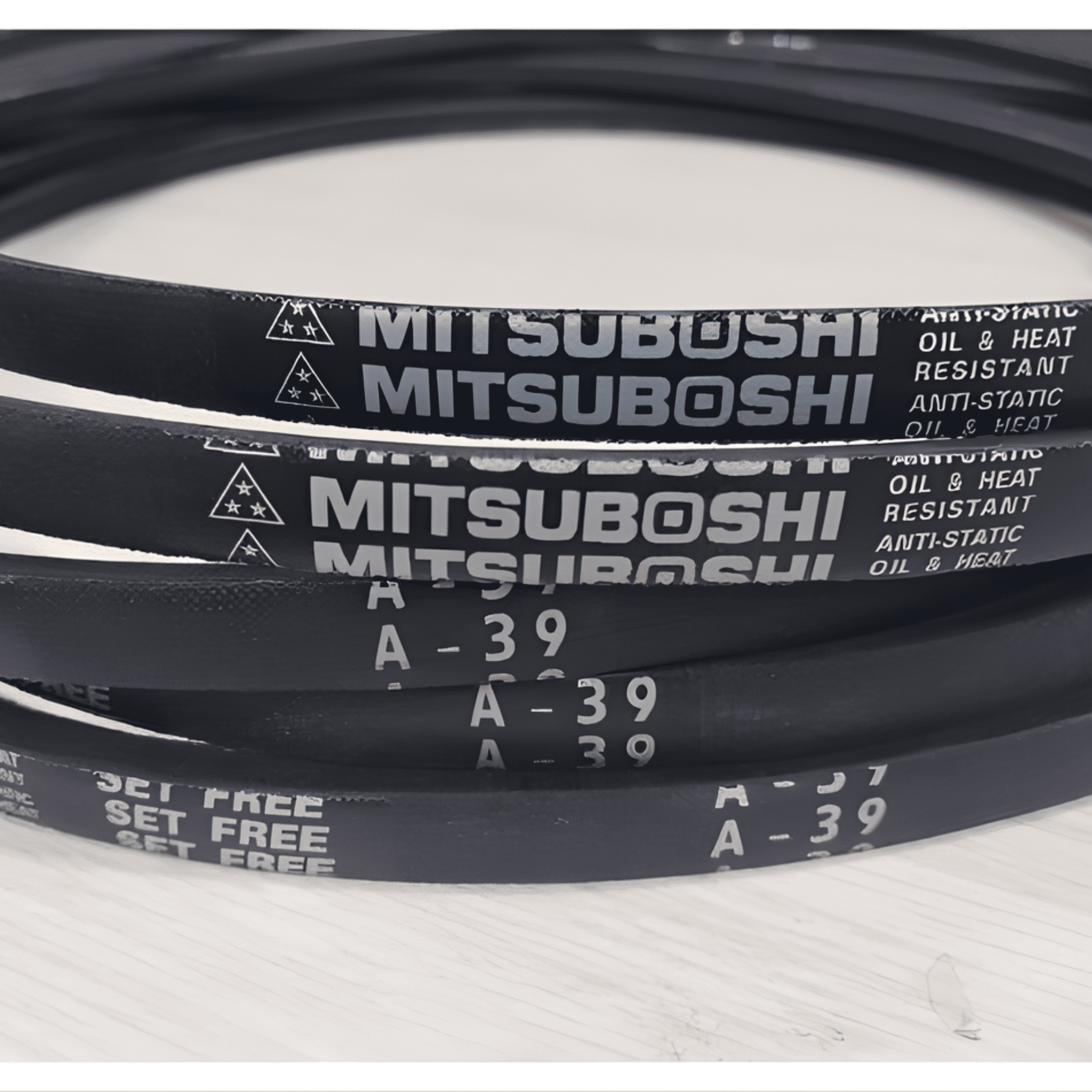

Trong thực tế, nhiều dòng dây curoa thang (V-Belt) như bản A, B, C, D, E hoặc các dòng phổ thông vẫn sử dụng đơn vị inch để thể hiện chiều dài. Đây là cách ký hiệu quen thuộc trên thị trường và thường xuất hiện trực tiếp trên thân dây.

Nguyên tắc đọc: ký hiệu thường có dạng [Loại dây] – [Chiều dài], trong đó phần số phía sau thể hiện chiều dài dây theo đơn vị inch.

Ví dụ:
Dây có ký hiệu B-66
→ “B” là bản dây (tiết diện B)
→ “66” là chiều dài danh định = 66 inch

Để quy đổi sang hệ mét:
66 inch × 25,4 = 1676,4 mm

=> Cách đọc đầy đủ: dây curoa B-66 (dài ~1676 mm)

1.2. Hướng dẫn đọc thông số dây curoa RECMF

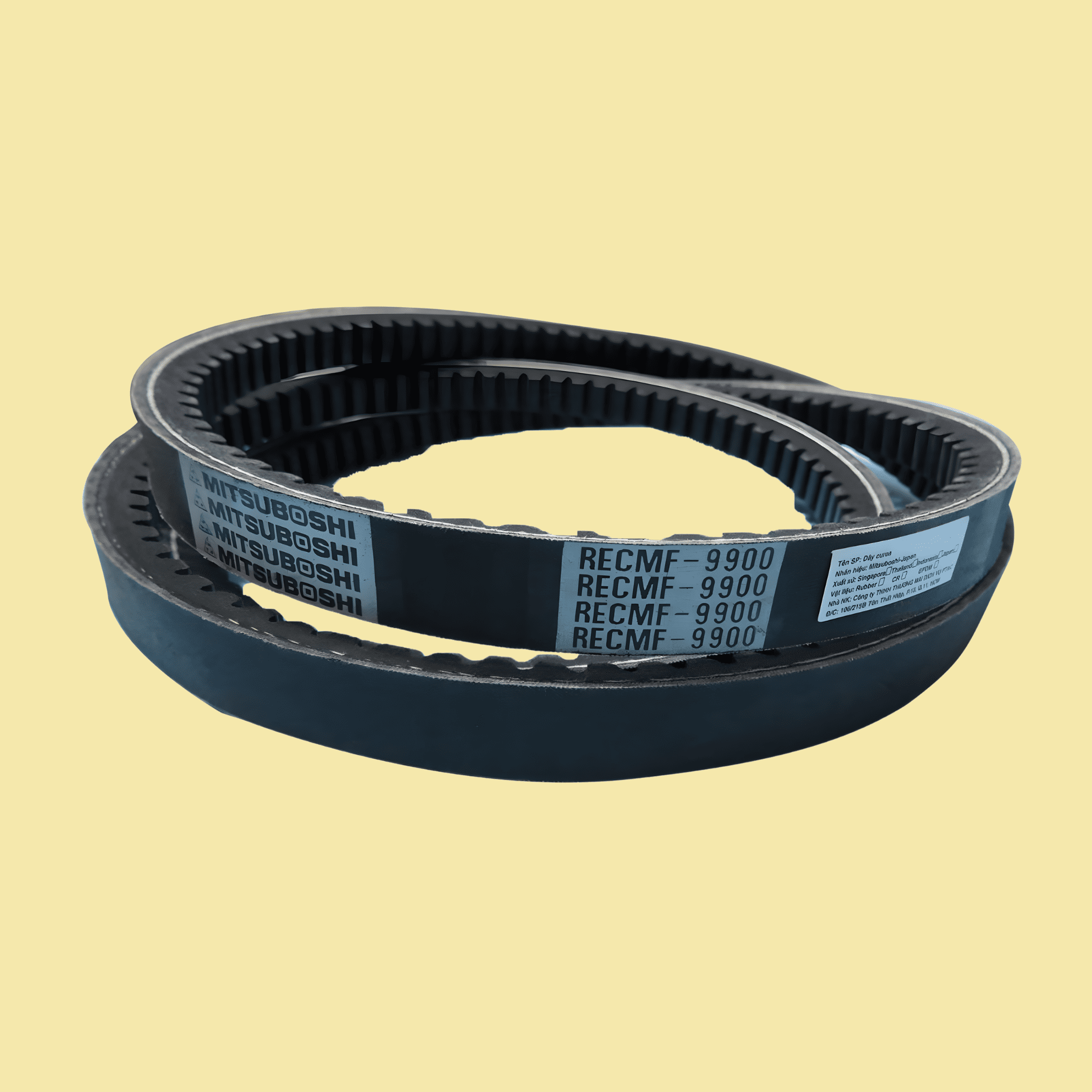

Đối với dây curoa RECMF, ký hiệu trên dây thường gồm 4–5 chữ số, thể hiện đồng thời loại bản dây và chiều dài danh định. Việc hiểu đúng cách đọc giúp bạn chọn chính xác sản phẩm, tránh nhầm lẫn khi thay thế.

Chữ số đầu tiên: Xác định loại bản dây (tiết diện)

1 → Bản Fm (dây răng)

6 → Bản A (dây răng)

8 → Bản B (dây răng)

9 → Bản C (dây răng)

Các chữ số ở giữa (2–3 số): Thể hiện chiều dài dây theo đơn vị inch

Số 0 ở cuối: Không mang giá trị về kích thước, chỉ là ký hiệu định dạng

Ví dụ: RECMF 8820

- Số 8 đầu tiên → dây curoa răng bản B

- Số 82 ở giữa → chu vi dây 82 inch

Quy đổi: 82 x 25.4 = 2082.8mm

1.2.1. Lưu ý khi chọn dây RECMF

- Luôn xác định đúng loại bản dây (Fm. A, B, C) để đảm bảo khớp puly

- Kiểm tra đơn vị chiều dài (inch) và quy đổi sang mm khi cần lắp đặt thực tế

- Nên đối chiếu thêm catalouge kỹ thuật của nhà sản xuất để tránh sai lệch tiêu chuẩn

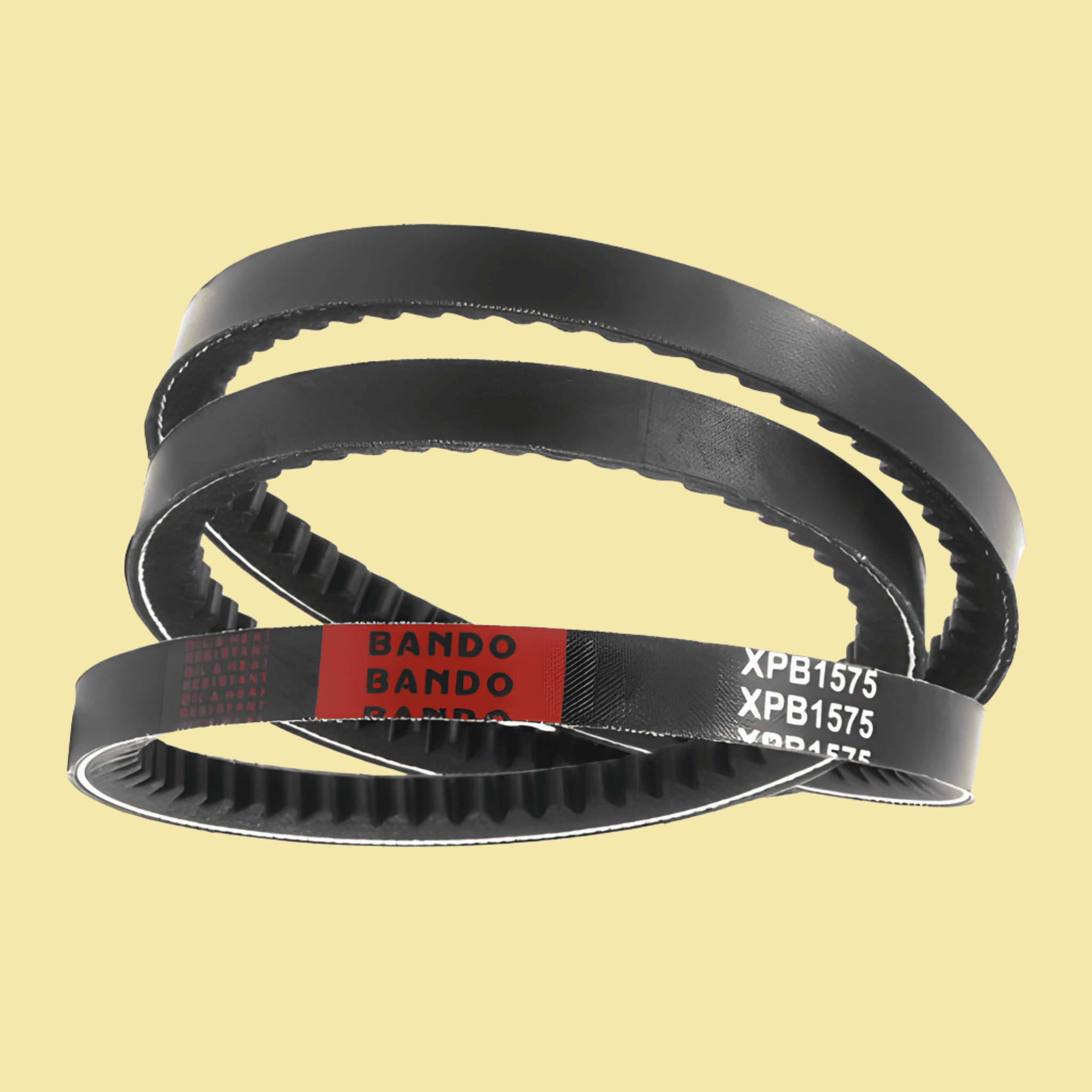

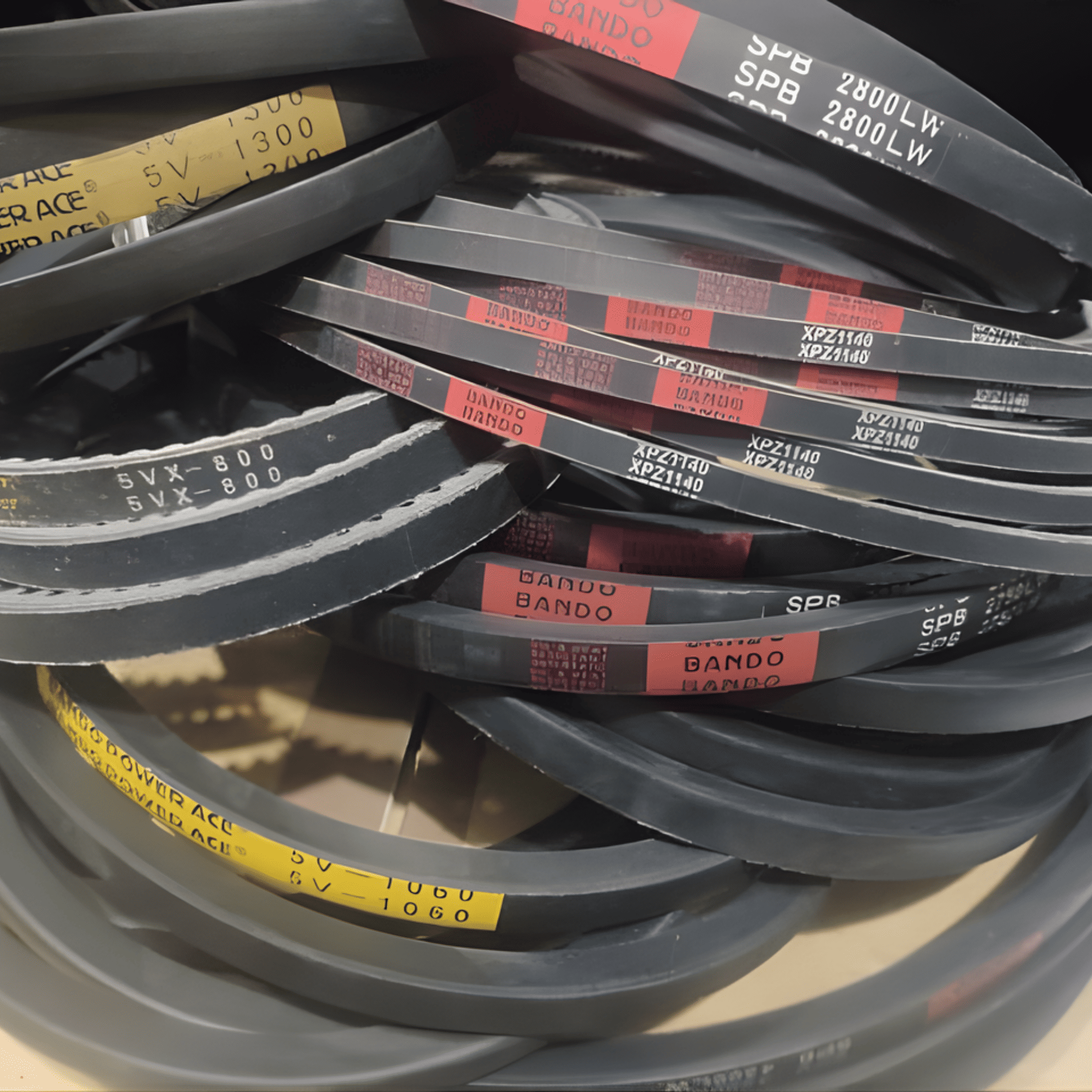

1.3. Cách đọc thông số dây curoa 3V, 5V, 8V, 3VX, 5VX

Đối với các dòng dây curoa thang hẹp như 3V, 5V, 8V, 3VX, 5VX, quy ước ghi kích thước trên dây có sự khác biệt so với các loại dây curoa thông thường.

Nguyên tắc đọc thông số: với các dây curoa này, dãy thông sso phía sau ký hiệu không phải inch trực tiếp, mà cần quy đổi theo công thức

Chiều dài (inch) = số ghi trên dây/10

Ví dụ: 8V1400

- 8V: loại dây (bản 8V - dây curoa thang hẹp công suất lớn)

- 1400: thông số chiều dài

Quy đổi: 1400/10 = 140 inch = 140 x 25.4 = 3556 mm

→ Dây curoa thang hẹp 8V1400 có chiều dài khoảng 3556mm

1.3.1. Một số lưu ý khi đọc thông số dây V, 5V, 8V, 3VX, 5VX

- Luôn thực hiện bước chia 10 để xác định đúng chiều dài theo inch

- Phân biệt rõ giữa dòng V thường (A, B, C...) và V hẹp (3V, 5V, 8V...) vì cách ghi hoàn toàn khác nhau.

- Các dòng có hậu tố X (3VX, 5VX) thường là dây có răng cưa giúp tăng độ ná, và tản nhiệt tốt hơn.

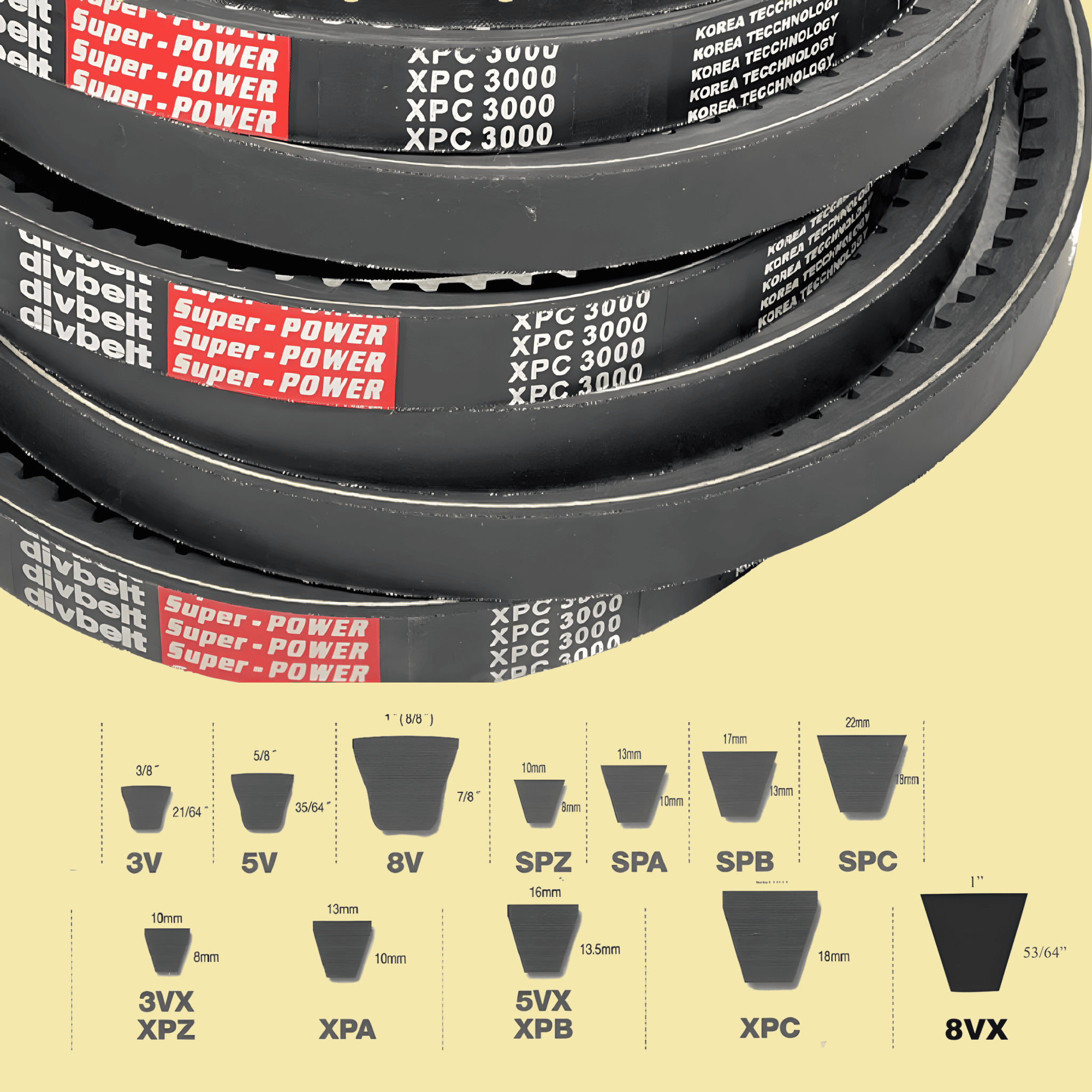

1.4. Cách đọc thông số dây curoa SPZ, SPA, SPB, SPC, XPB, XPC

Đối với các dòng dây curoa thang hẹp tiêu chuẩn Châu Âu như SPZ, SPA, SPB, SPC và các biến thể có răng như XPB, XPC, cách ghi thông số khá trực quan vì sử dụng đơn vị hệ mét (mm)n thay vì hệ inch.

Nguyên tắc đọc thông số trên dây: [loại dây] + [chiều dài]

Trong đó:

- SPZ, SPA, SPB, SPC, XPB, XPC → Xác định tiết diện và loại dây

- Dãy số phía sau → Thể hiện chiều dài danh định của dây (đơn vị mm)

Ví dụ: dây curoa có ký hiệu SPB 2060

- SPB: Dòng dây thang hẹp bản SPB

- 2060: chiều dài dây là 2060m

→ Dây curoa SPB 2060 có chiều dài khoảng 2060mm

1.4.1. Lưu ý khi chọn dây SPZ, SPA, SPB, SPC

- Đây là dòng theo tiêu chuẩn DIN/ISO, nên kích thước mang tính đồng bộ cao giữa các hãng.

- Một số nhà sản xuất có thể quy định chiều dài theo Ld (chiều dài bước) thay vì chiều dài ngoài.

- Các dòng có ký hiệu X (XPB, XPC) là dây có răng cưa, giúp tăng độ linh hoạt, giảm nhiệt và cải thiện khả năng bám puly

- Khi thay thế, nên đối chiếu đúng loại bản dây và chiều dài mm, tránh nhầm sang hệ inch

1.5. Cách đọc thông số dây curoa răng vuông XL, L, H, XH

Với một số dòng dây curoa răng, ký hiệu dây curoa thường được cấu thành từ chiều dài hệ inch kết hợp với loại dây. Nếu không nắm rõ quy tắc này, rất dễ hiểu sai kích thước thực tế khi thay thế.

Nguyên tắc đọc thông số: [Số đo] + [Loại dây] + [Bề rộng]

Trong đó:

- Phần số đầu → Chiều dài dây theo quy ước đặc biệt (cần chia 10 để ra inch)

- Chữ cái (L, XL, H,...) → Loại bước răng (pitch) của dây

- Số cuối → Bề rộng dây (đơn vị thường là mm hoặc 1/10 inch tùy hãng)

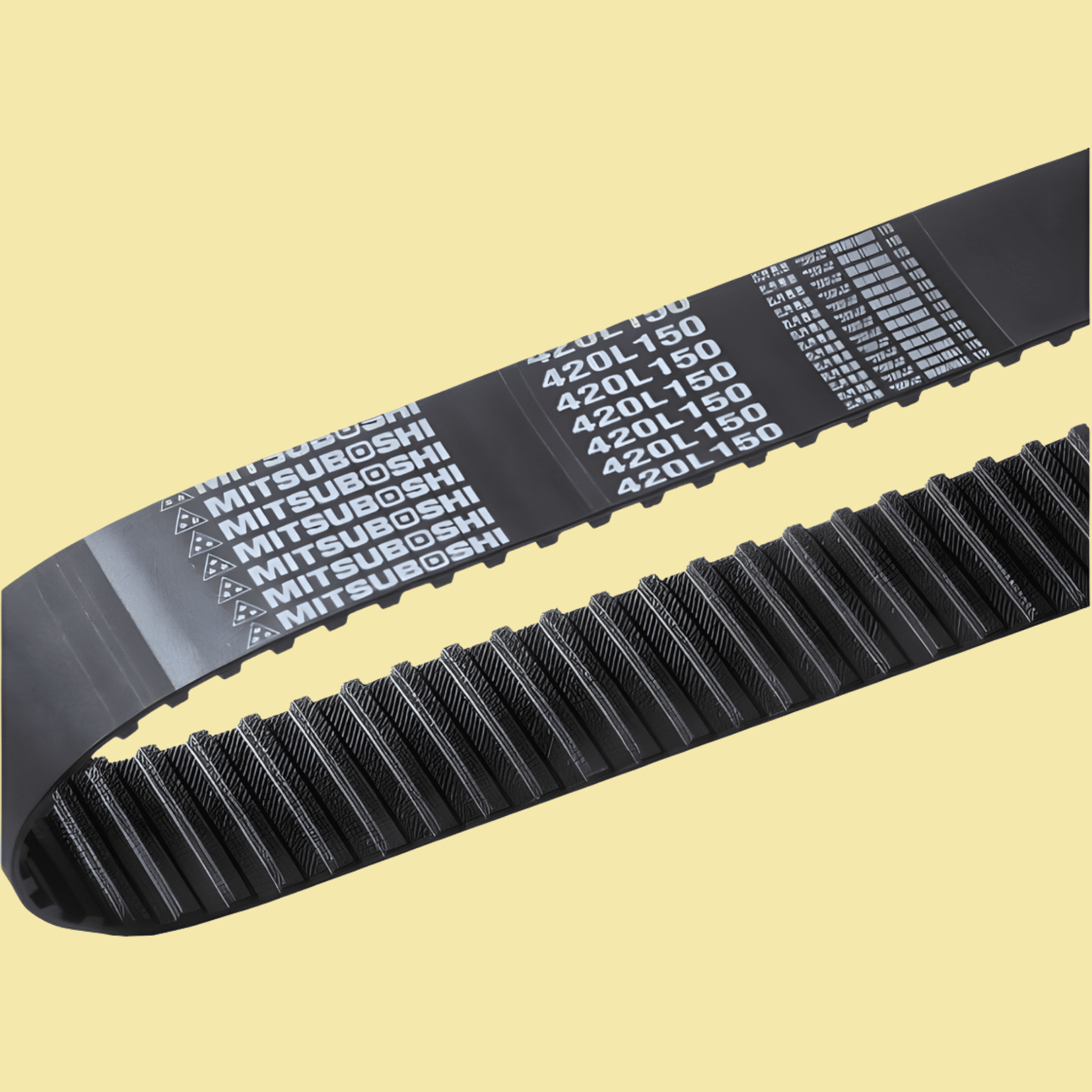

Ví dụ: Kí hiệu 420L150

420 → Quy đổi: 420 ÷ 10 = 42 inch = 42 × 25,4 = 1066,8 mm → Chiều dài dây xấp xỉ 1067 mm

L → Dòng dây răng bước L

150 → Bề rộng dây

2. Bảng tra kích thước dây curoa

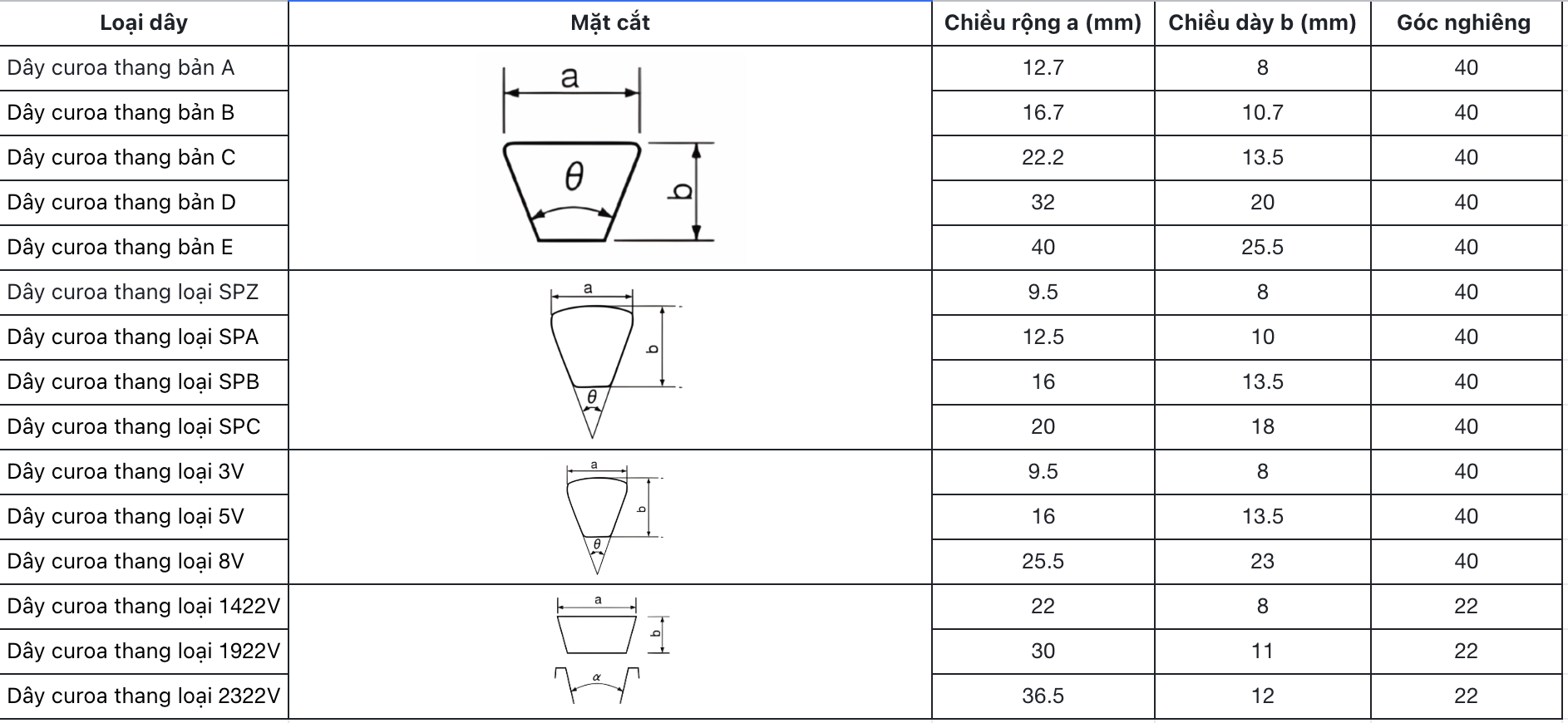

2.1. Dây đai thang

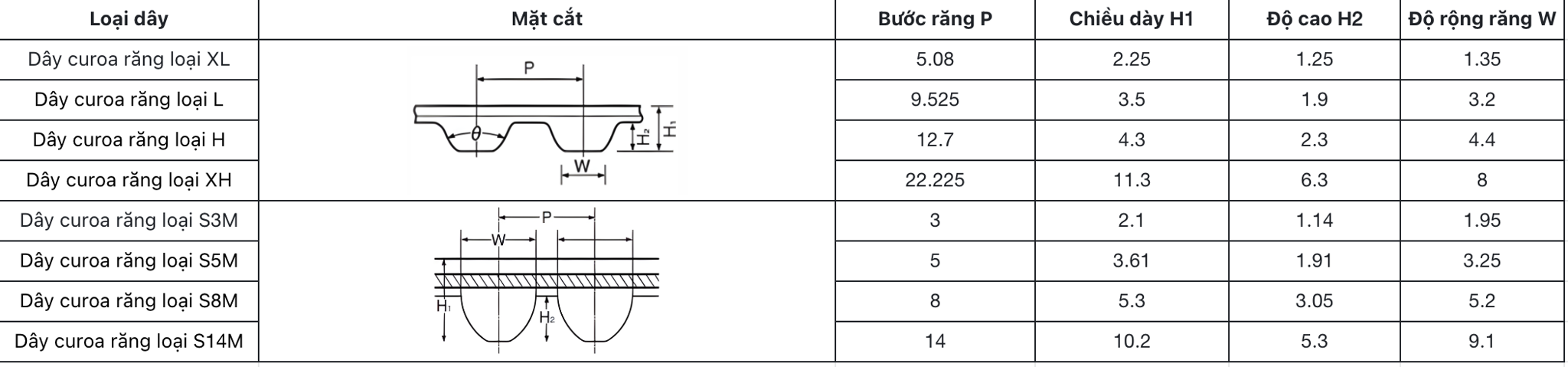

2.2. Dây đai răng

KẾT LUẬN:

Thực tế, mỗi loại dây curoa sẽ có cách ghi thông số khác nhau, nên nếu không quen rất dễ đọc nhầm hoặc chọn sai kích thước. Chỉ cần nắm được nguyên tắc cơ bản và biết cách quy đổi, việc chọn đúng dây sẽ đơn giản hơn rất nhiều.

Hy vọng với những hướng dẫn và bảng tra trong bài, bạn có thể tự tin xác định đúng loại dây curoa phù hợp, tiết kiệm thời gian khi tìm mua và hạn chế phát sinh trong quá trình lắp đặt.
