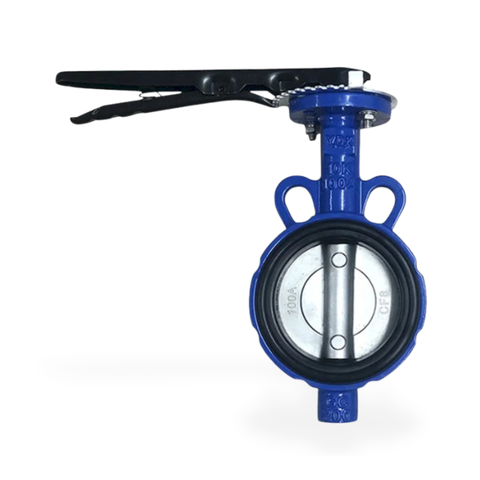

Van bướm tay gạt thân gang đĩa inox Dn80

Van bướm inox DN80 tay gạt là một trong những dòng van công nghiệp được sử dụng khá phổ biến trên hầu hết các hệ thống hiện nay. Van được điều khiển vận hành thủ công bằng chi tiết tay gạt thông thường. Giúp chúng ta thao tác dễ dàng đóng mở van. Van sử dụng cho đường ống có kích thước 90mm

Ngoài ra van dạng này có trọng lượng nhẹ nhất so với các dạng điều khiển khác. Van được chế tạo từ vật liệu inox 304/316L. Mục đích là phục vụ tốt nhất cho đa dạng môi trường khác nhau nhu: nước, hóa chất, hệ vi sinh, nước thải công nghiệp…

Cho phép van bướm không phản ứng với bất kỳ dòng lưu chất nào. Van bướm inox 3 inch đóng mở rất nhanh gọn và dễ dàng, với kích thước nhỏ gọn, việc vận chuyển van sẽ không mất thời gian và công sức.

Hình dạng chính của van bướm inox 3 inch là thiết kế kiểu tay gạt, giúp việc đóng mở nhanh gọn.Van bướm inox DN80 có thiết kế cánh van mang hình dạng giống như cánh bướm.

Chúng đóng mở theo phương ngang, là xoay một góc từ 0 – 90 độ. Điểm thuận lợi của dòng này là van bướm có thể lắp đặt được theo nhiều phương và làm việc được 2 chiều.

 Cấu tạo van bướm inox DN80 tay gạt

– Thân van: Mang chất liệu inox SUS 304, trên thân van có thiết kế kiểu nối Wafer. Thân van có thể chịu được áp lực làm việc lên mức 1.0 – 1.6 mpa. Là thành phần chính giúp liên kết các chi tiết khác trong van, thân van có thiết kế bề mặt dày dặn, chắc chắn.

– Cánh van: mang chất liệu CF8, cánh van được sử dụng để đóng mở và điều tiết dòng chảy. Thiết kế hình dạng như cánh bướm, cánh van làm việc được theo hai chiều.

– Trục van: được nối giữa cánh và bộ điều khiển. Trục mang chất liệu inox không gỉ, làm cầu nối trung gian, truyền lực tác động từ bộ điều khiển xuống cánh van

– Gioăng cao su, đệm cao su làm kín là phần gioăng teflon được làm từ nhựa PTFE chịu được nhiệt độ cao. Chúng được sử dụng để gia tăng độ kín khít khi làm việc cho van.

– Bộ điều khiển: Thông thường là bộ điều khiển tay gạt. Có thể sử dụng thêm bộ điều khiển điện hoặc khí nén.

 Vật liệu cấu thành van bướm inox DN80 tay gạt

Van bướm inox DN80 được đúc nguyên khối từ dòng inox SUS 304. Đây là một trong những dòng hợp kim có độ bền cao, và đặc biệt là không gây gỉ sét. SUS 304 chính là dòng thép không gỉ, thuộc vào loại CF8.

Chúng cho phép van mang theo độ bền chắc chắn, khi va đập từ môi trường cũng có ít gây hư hại.Lý do mà dòng van công nghiệp khi được làm từ inox 304, đều có khả năng chống ăn mòn.

Là do bên trong thành phần inox 304, chúng có chứa 11% Crom, và có cả mangan và niken. Đây là 3 thành phần tạo nên độ bền chắc chắn cho dòng inox.

Nhờ vậy mà mọi dòng van công nghiệp mang chất liệu inox 304 đều mang đặc tính chắc chắn. Không gây ăn mòn, và đặc biệt là môi trường làm việc được đa dạng.

Đặc điểm nổi bật cùng ứng dụng thực tế van bướm inox DN80 tay gạt

 Đặc điểm nổi bật van bướm inox DN80

– Van bướm inox DN80 có thể làm việc được ở đa dạng môi trường khác nhau mà không sợ bị hạn chế- Van có thiết kế nhỏ gọn, và độ bền cao giúp việc di chuyển lắp đặt được thuận lợi hơn.

– Van không có từ tính, không ma sát, bất kỳ môi trường ở nhiệt độ phòng đều cho phép van làm việc một cách an toàn, chắc chắn

– Van bướm inox 3 inch có thể cho phép van làm việc được ở trong các hệ thống hóa chất, mang tính ăn mòn cao.

– Thiết kế gioăng cao su bằng teflon, cho phép van có thể chịu được nhiệt độ làm việc ở mức 160 – 220 độ C.

– Sử dụng đóng mở dòng lưu chất trong hệ thống nhanh gọn hơn nhiều lần so với dòng van cổng.

– Đặc biệt, bộ điều khiển có thể sử dụng đa dạng và thay thế được.

 Ứng dụng của van bướm inox DN80 tay gạt

– Van bướm inox DN80 được sử dụng để lắp đặt cho các hệ thống có đường kính Ø ~ 90 mm

– Làm việc ở trong các hệ thống dẫn truyền xăng dầu, dầu thô, dầu nhớt

– Lắp đặt cho các hệ thống nước sạch, nước sinh hoạt ở các nhà máy, xí nghiệp, nhà trung cư

– Dùng cho các môi trường hóa chất, các chất gây oxi hóa ăn mòn như axit, bazo, kiềm

– Đặc biệt các hệ thống thực phẩm sạch, sản xuất dược phẩm, mỹ phẩm, thực phẩm vi sinh.

– Lưu ý, không làm việc trong các môi trường xăng thơm hydrocacbon.

Phân loại van bướm inox DN80 theo cấu tạo hình dáng

 Van bướm tay gạt DN80 – Phi 90mm

Là van bướm sử dụng bộ điều khiển tay gạt để thực hiện đóng mở van. Trên tay gạt có chia các nấc van để giúp chia khoảng dòng chảy dễ dàng.
Van bướm tay gạt inox DN80 có một đặc điểm là có thể sử dụng để điều tiết dòng chảy thuận lợi, và chi phí sử dụng rẻ hơn điện và khí nén.
Van bướm tay gạt inox DN80 có thể đóng mở bất kỳ trong tình trạng nào, tuy nhiên nếu mang kích thước lớn, van sẽ khó có thể đóng mở hơn.

Van bướm inox tay quay DN80 – phi 90mm

Đây là loại van sử dụng vô lăng kết hợp với bộ GEAR hộp số để đóng mở. Việc sử dụng hộp số với các bánh răng ăn khớp giúp đóng mở van mà không cần dùng quá nhiều lực. Điều này giúp vận hành các van có size lớn một cách dễ dàng. Nhược điểm lớn nhất của hộp số là thời gian đóng mở chậm hơn so với van bướm inox tay gạt.

Mặt khác việc sử dụng hộp số giúp tốn ít không gian đóng mở van, diều này phù hợp không gian hẹp bố trí dày đặc.

 Van bướm inox DN80 điều khiển khí nén

Van bướm inox điều khiển khí nén là loại van bướm sử dụng khí nén để đóng mở van tự động theo ý muốn của chúng ta hoặc theo quy trình mà nhà sản xuất cài đặt sẵn.

Ưu điểm của van bướm điều khiển bằng khí nén là thời gian đóng mở hết một hành trình của van rất nhanh chỉ 1 đến 2 giây với dạng tác động ON,OFF. Để tối ưu và tiện lợi hơn nữa trong việc điều chỉnh dòng chảy chúng ta có thể lựa chọn van điều khiển tuyến tính đóng mở theo tỷ lệ %.

Việc vận hành đóng mở sử dụng áp lực khí từ 3 – 8 bar.
Việc đóng mở van bướm inox DN100 khí nén chỉ mất từ 3- 4 giây, và có thể làm việc ở các vị trí xa trung tâm điều khiển.
Hiện nay chúng tôi đang có những dòng điều khiển khí nén là: Geko – Đài Loan và KSB Valve – Hàn Quốc; Kosaplus – Hàn Quốc, JD – ẤN Độ; KST – Trung Quốc. Hàng được bảo hành lên đến 18 tháng, và có giá tốt hơn các mặt hàng cũ.

Van bướm inox DN80 điều khiển điện

Van bướm inox điều khiển điện là dòng van bướm lắp bộ điều khiển điện, giúp van đóng mở tự động. Sử dụng nguồn điện 2 pha để làm việc.

Van có 2 dạng là: van bướm điều khiển điện 220v và van bướm inox điều khiển điện 24vDC
Ngay cả khi lắp đặt van ở các vị trí rất xa trung tâm, van cũng có thể làm việc dễ dàng. Ngoài ra, van bướm inox điều khiển điện DN80 còn giúp giảm được cho phí nhân công khi làm việc.
Tuy nhiên, chúng có một nhược điểm, là nếu dòng điện bị ngắt, van sẽ dừng hoạt động.
